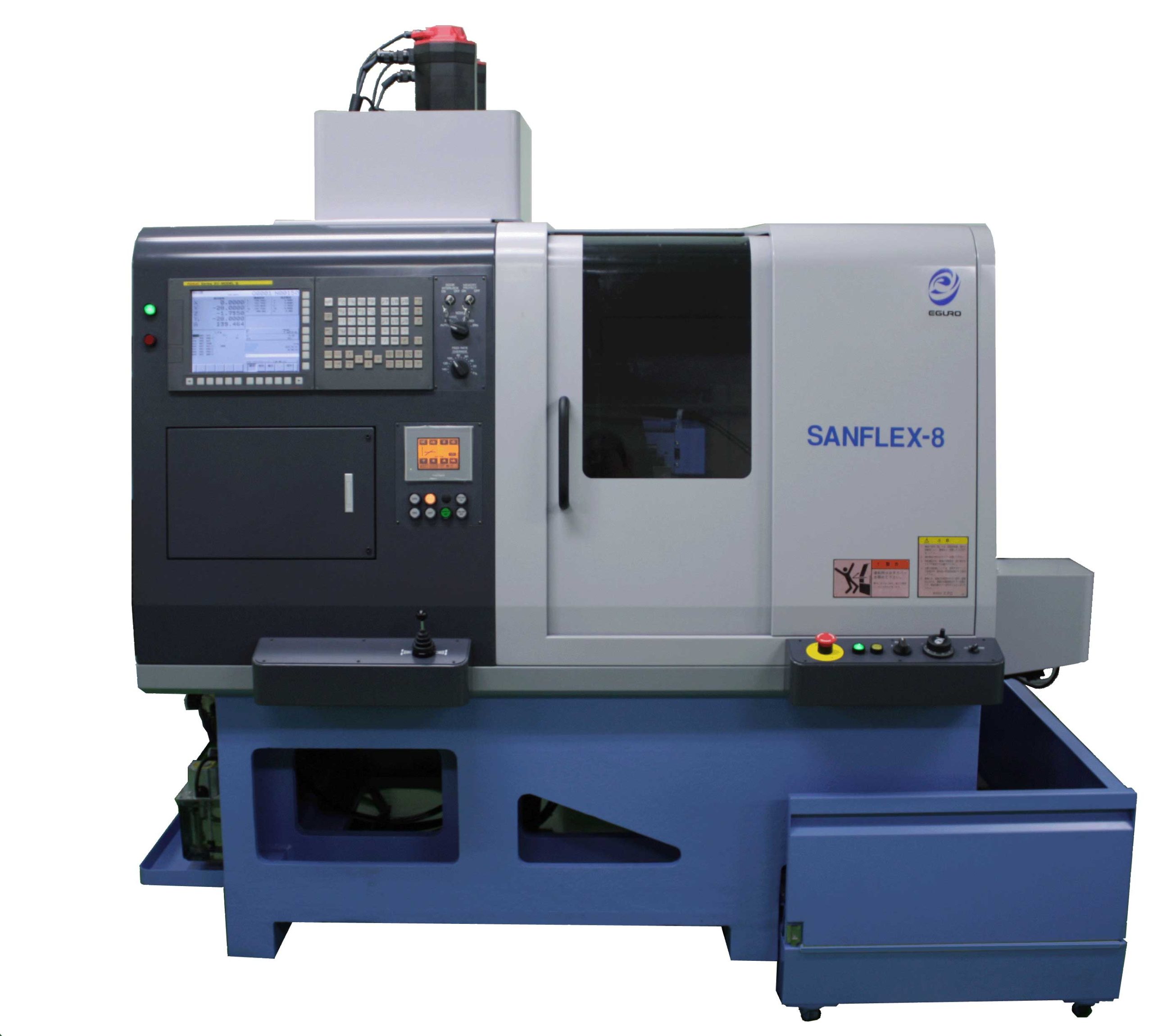

SANFLEX-8
専用加工機

SANFLEX-8

主軸台にY軸制御を付加
高精度くし刃での複合加工機

2+1の高精度加工

X・Zのスライド軸とY軸に動く主軸台で新たな複合加工をご提案

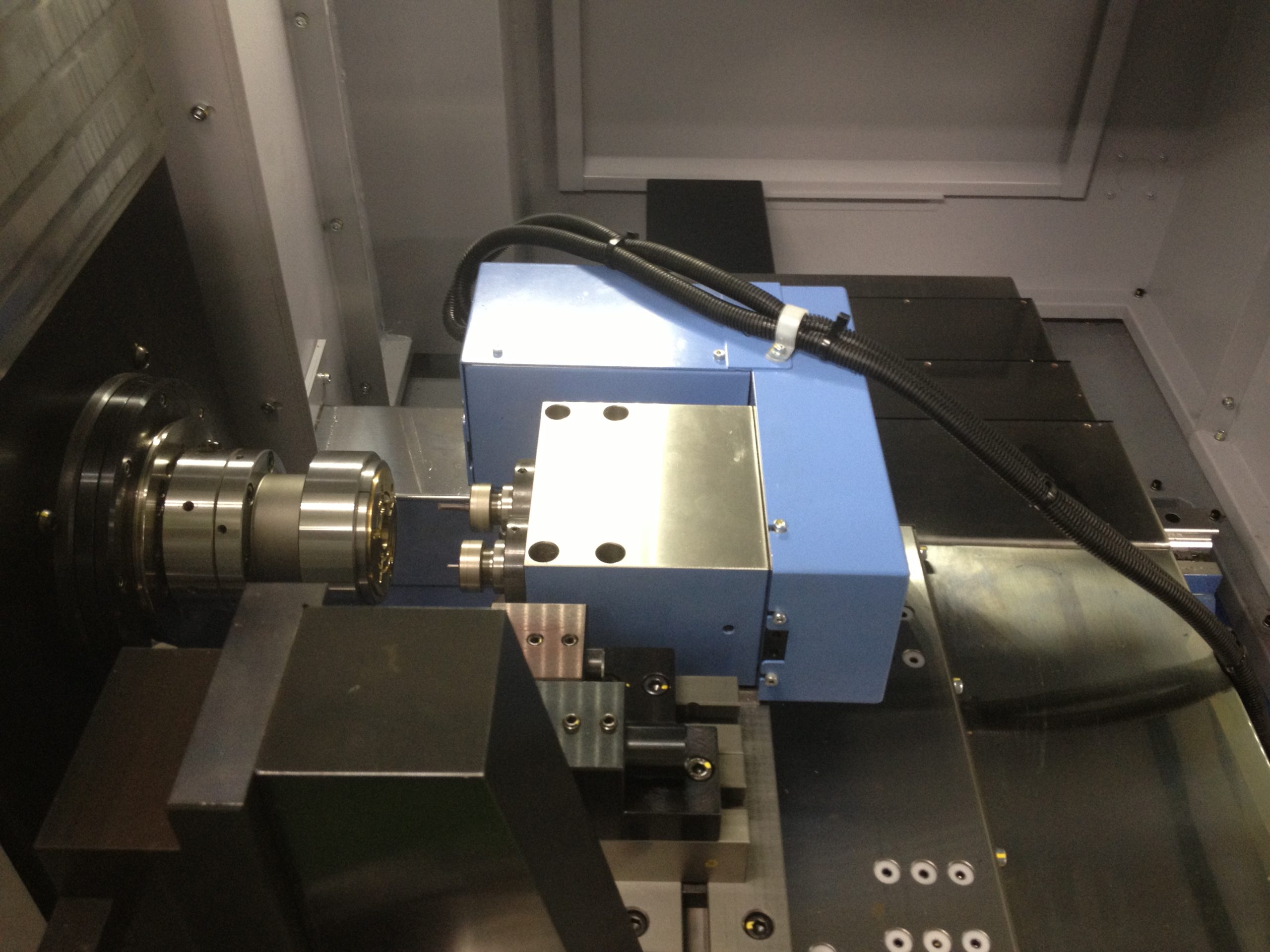

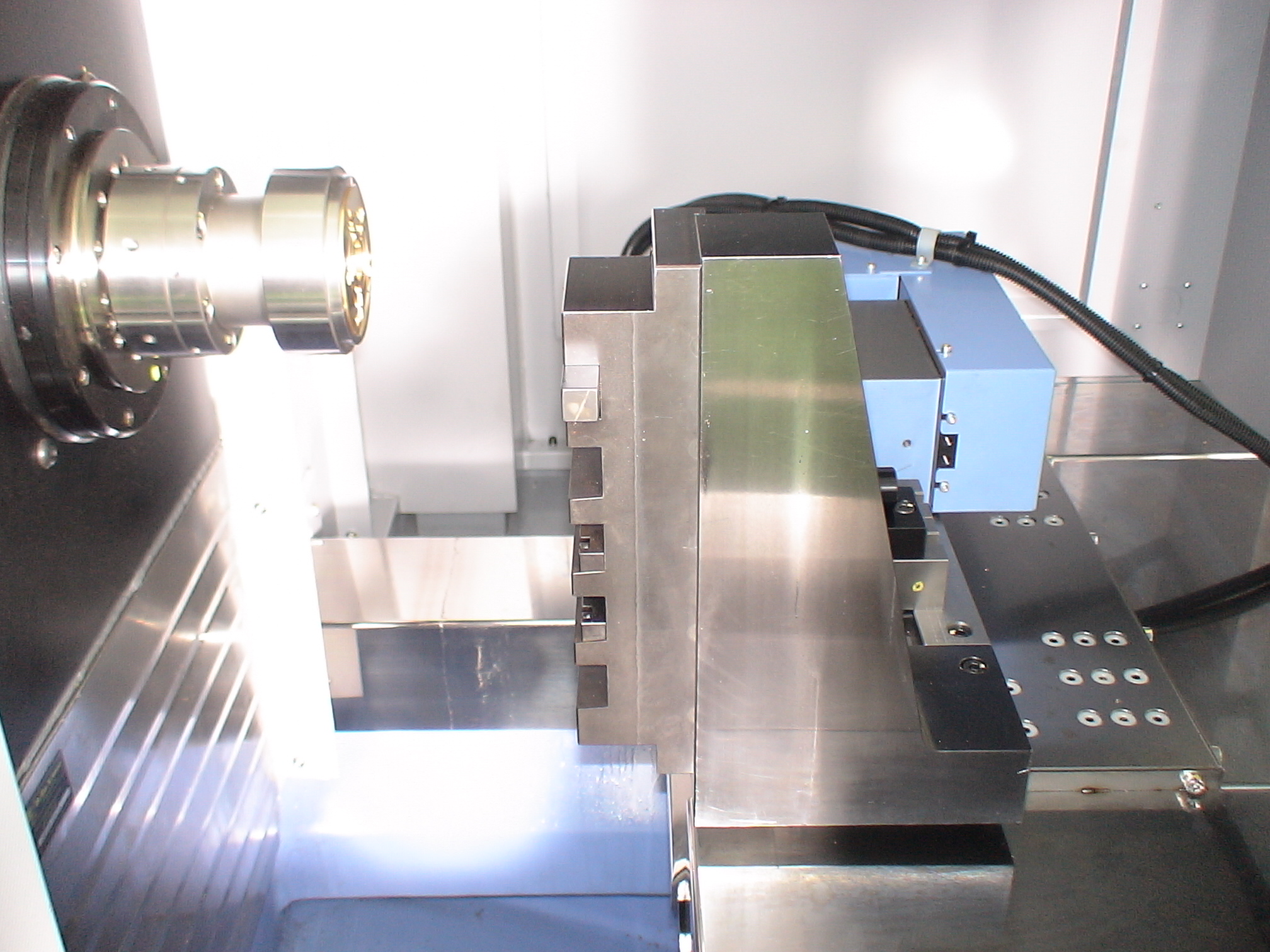

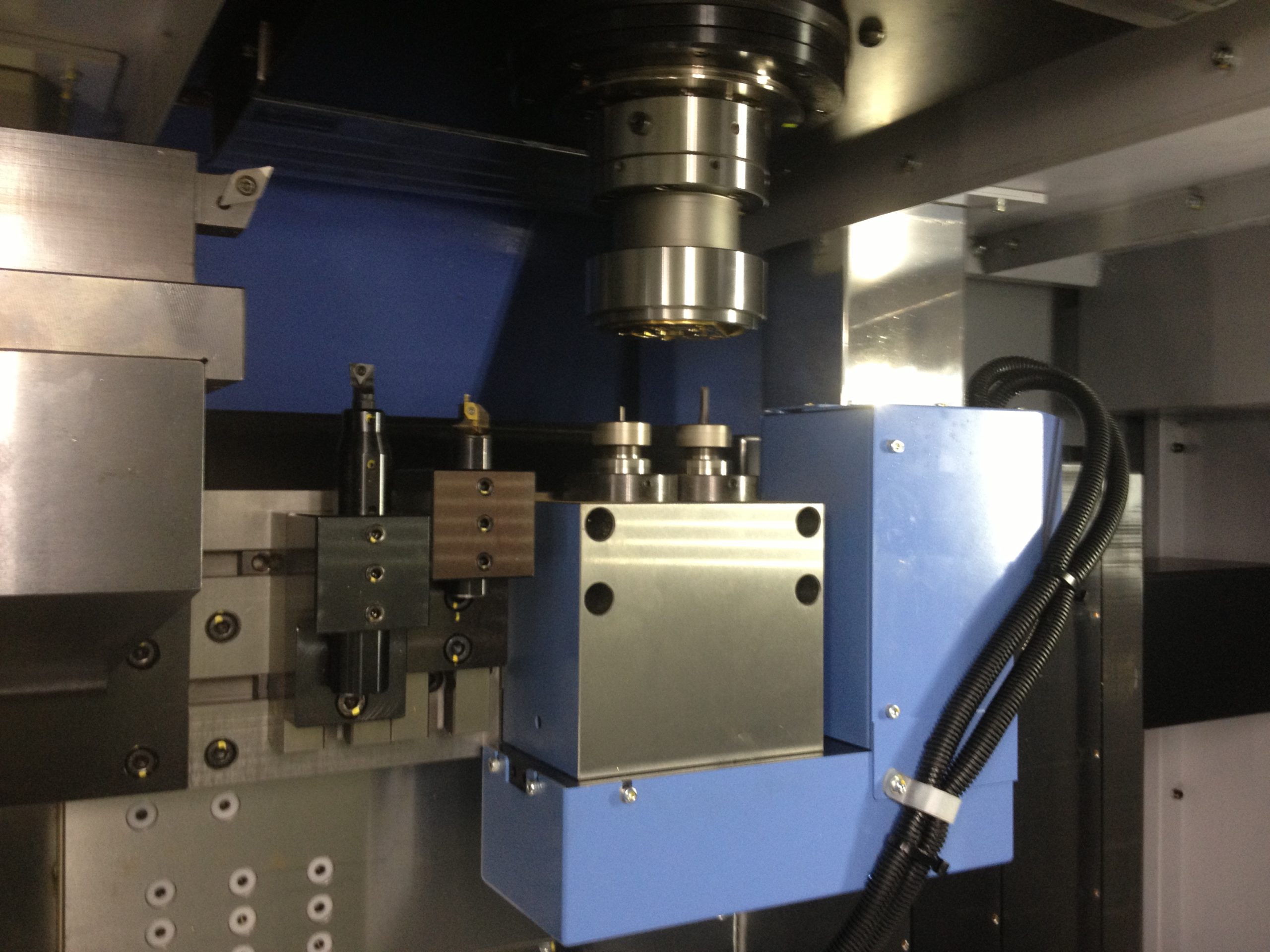

多段刃物台による自由度の高いレイアウト

ビルトイン主軸、各種ユニットとの組み合わせによるの複合加工を実現

安定構造体

熱対称設計のシンメトリック構造で安定した高精度加工を実現

この製品に関する資料請求やお問い合わせはこちらからご連絡ください。

項目					単位
能力	加工最大範囲（径Ｘ長さ）		Φ60x80		mm
主軸	回転速度		Max6,000		min^-1
	主軸端形状		EDA-8(8号コレットアダプタ)
	コレット口径		MaxΦ20		mm
	パワーチャック仕様		5inch
スライド	X軸移動量		300		mm
	Y軸移動量		200		mm
	Z軸移動量		250		mm
	X軸早送り速度		25		m/min
	Y軸早送り速度		8		m/min
	Z軸早送り速度		20		m/min
	ジョグ送り速度		0～1,260		mm/min
刃物台形式			くし刃
主軸モータ出力			2.2		KW
電源電力			34		KVA
本体情報	機械サイズ(幅/奥行/高さ)		2,070/1,645/1,975		mm
本体情報	質量		3,000		Kg
制御装置			FANUC System
自動化対応

一覧へ戻る

両端加工機

機種名	回転数（min^-1）	ストローク X軸/Y軸/Z軸（mm）	機械サイズ（mm）幅×奥行×高さ	質量（kg）
SBS-400F	4,000	80/150/150	2,060ｘ1,660ｘ1,500	1,250
BSF-Series	BSF-A4 : 8,000 BSF-A3 : 3,800	BSF-A4：80/150/150 BSF-A3 : 80/150/175	1,850/1,240/1,950	1,250
BSZ-Series	BSZ-1000：3,000 BSZ-380S/500S/600S：4000	260/-/200	2,730/1,500/1,900	2,000
BSM-Series	4,000	150/-/150	2,255/1,500/2,030	1,800

多軸フライス

機種名	軸数　横軸/縦軸	ストローク X軸/Y軸/Z軸（mm）	機械サイズ（mm）幅×奥行×高さ	質量（kg）
OM（230/320/430）	230：2/3 320：3/2 430：4/3	230,320 : 270/150/150 430 : 390/150/150	230,320 : 1,240/1,595/1,900 430 : 1,245/1,650/2,010	230,320 : 1,500 430 : 2,000

鍛造・圧造2次加工機

機種名	回転数（min^-1）	ストローク X軸/Z軸（mm）	機械サイズ（mm）幅×奥行×高さ	質量（kg）
MATE-6	4,000	160/100	1,600/1,830/1,540	1,100

ローレット加工機

機種名	回転数（min^-1）	ストローク X軸/Z軸（mm）	機械サイズ（mm）幅×奥行×高さ	質量（kg）
RGS-200	3,000	300/150	1,400/1,060/1,480	1,200

高精度加工機

機種名	回転数（min^-1）	ストローク X軸/Z軸（mm）	機械サイズ（mm）幅×奥行×高さ	質量（kg）
100nano	5,000	200/125	1,175/990/1,710	900

その他

機種名	回転数（min^-1）	ストローク X軸/Z軸（mm）	機械サイズ（mm）幅×奥行×高さ	質量（kg）
ECOLA	5,000	300/150	1,600/1,260/1,755	900

再生機

機種名	回転数（min^-1）	機械サイズ（mm）幅×奥行×高さ	質量（kg）
RENUCPAL-10	5,000	420/390
