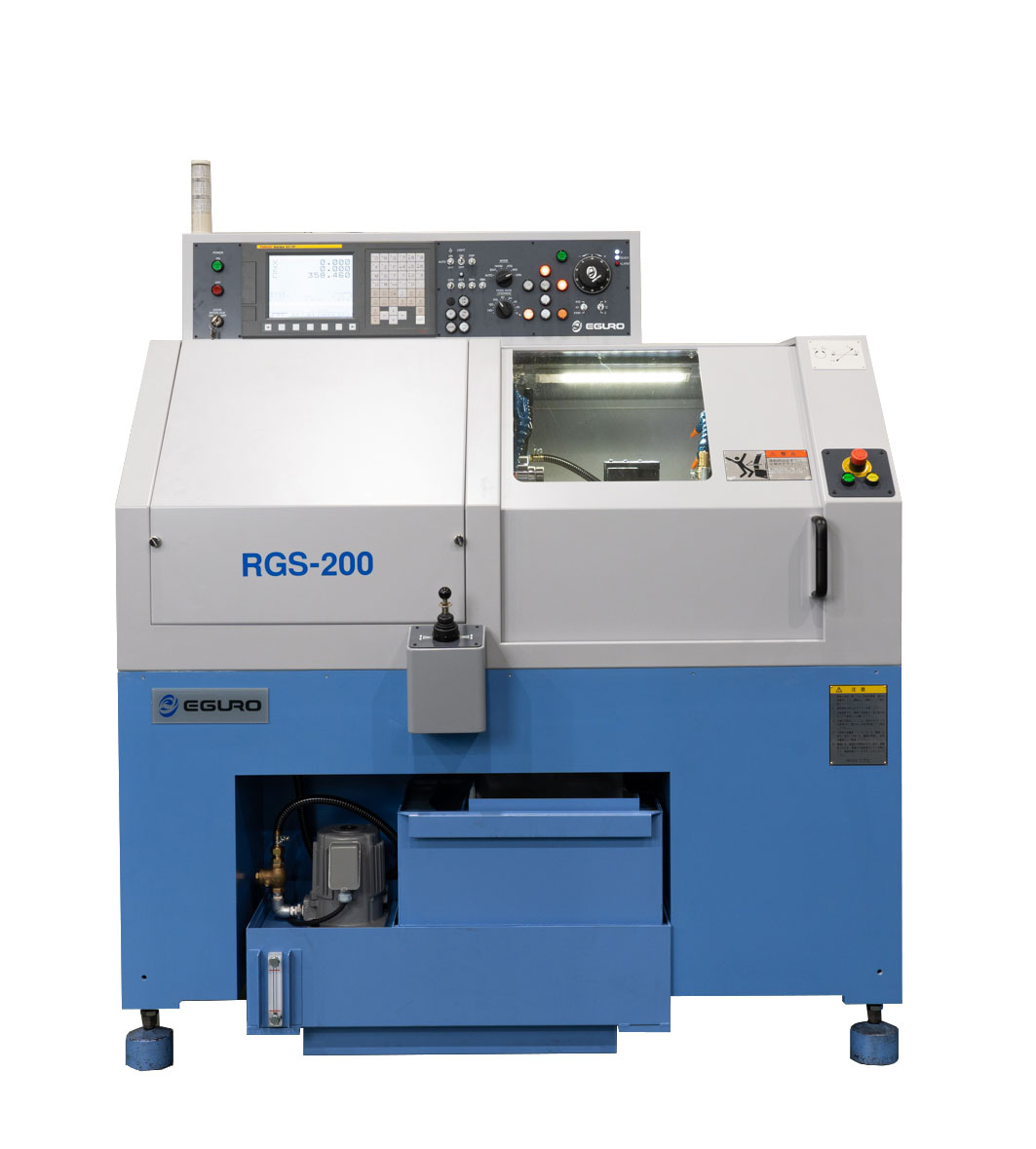

RGS-200ローレット加工機
products
RGS-200
高質なローレット加工と旋削加工を両立
多彩なローレット加工に対応
平目・アヤ目・リング内径スロッター溝・平歯車・外径ピラミッド
旋削による高質な仕上り
転造加工とは違う高質な仕上がりをえられます
NC制御でのワンチャッキング加工
ワンチャッキングで旋削・ローレット・旋削加工ができバリの処理もでき、飛び越し溝等の加工も可能です。
| 項目 | 単位 | |||||
|---|---|---|---|---|---|---|
| 能力 | 加工最大範囲（径Ｘ長さ） | Φ100x150 | mm | |||
| ローレット加工最大長さ | 75 | mm | ||||
| 主軸 | 旋削 | 回転速度 | Max3,000 | min-1 | ||
| C軸 | 早送り速度 | 30,000 | deg/min | |||
| 最大切削送り速度 | 30,000 | deg/min | ||||
| 最小割出角度 | 0.001 | deg | ||||
| 主軸端形状 | EDA-10(10号コレットアダプタ) | |||||
| コレット口径 | MaxΦ25.5 | mm | ||||

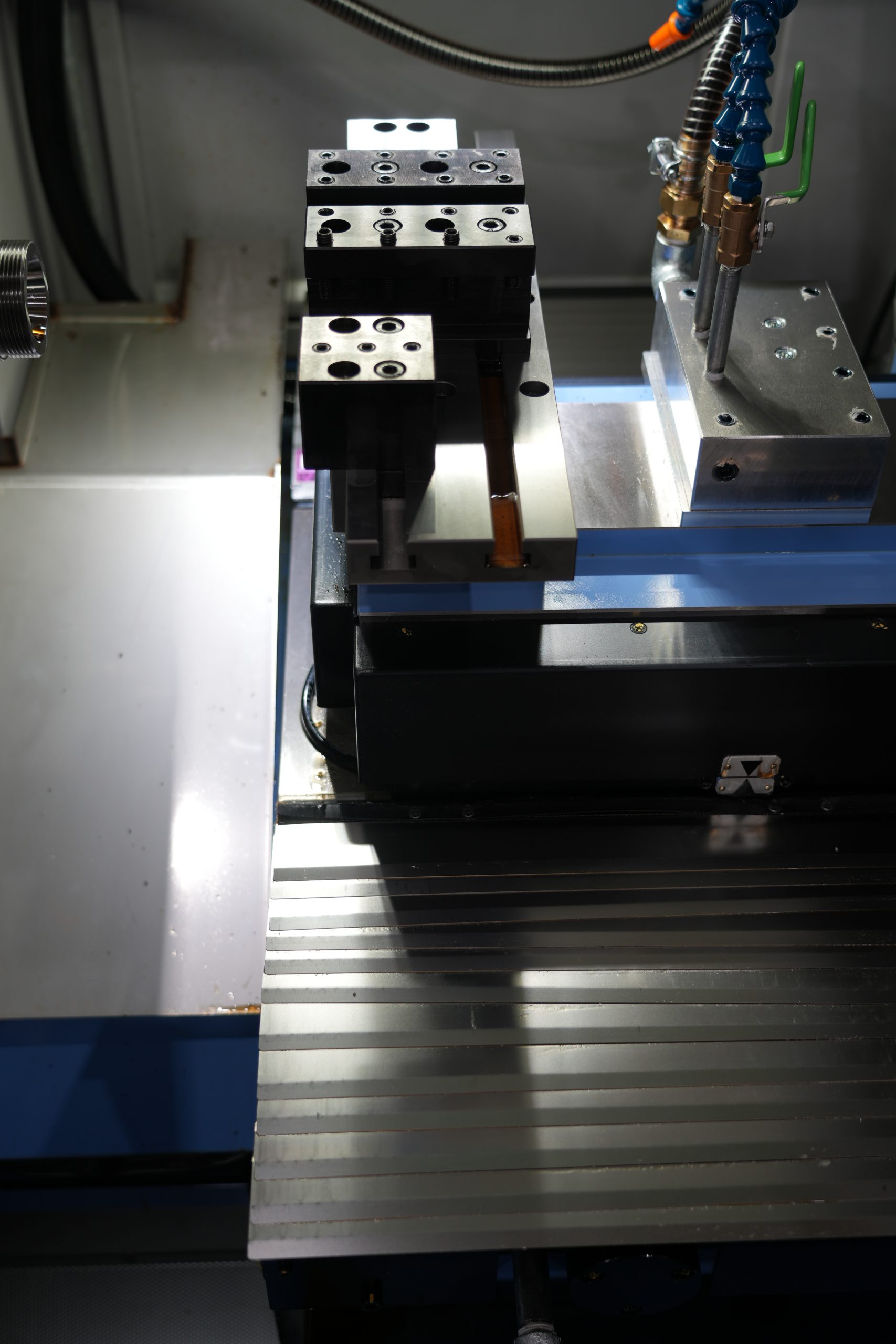

| 刃物台 | 形式 | くし刃 | ||||
| X軸 | 移動量 | 300 | mm | |||
| 早送り速度 | 10 | m/min | ||||
| 最大切削送り速度 | 5,000 | mm/min | ||||
| Z軸 | 移動量 | 150 | mm | |||
| 早送り速度 | 30 | m/min | ||||
| 最大切削送り速度 | 15,000 | mm/min | ||||
| モータ出力 | 主軸 | 11 | KW | |||
| X軸 | 1 | KW | ||||
| Z軸 | 1.2/2.1(連続/最大) | KW | ||||
| 電源電力 | 21 | KVA | ||||
| 本体情報 | 機械サイズ(幅/奥行/高さ) | 1,400/1,060/1,480 | mm | |||
| 床面から主軸中心までの高さ | 970 | mm | ||||
| 質量 | 1,200 | Kg | ||||
| 制御装置 | FANUC System | |||||
