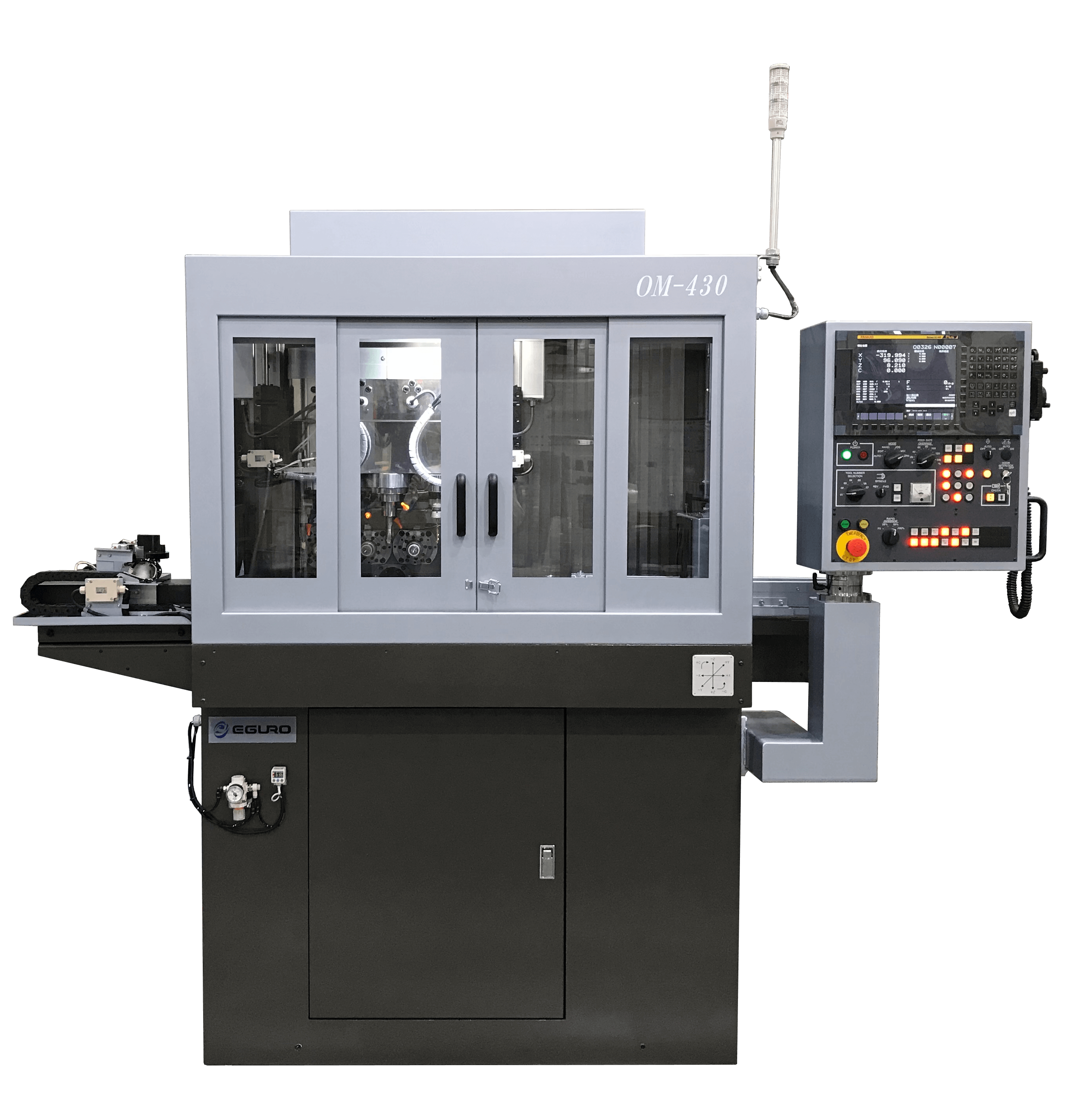

OM（230/320/430）多軸フライス
products
OM（230/320/430）
サイクルタイム削減の5面ワンチャッキング加工
4軸制御での5面ワンチャック加工
X軸・Y軸・Z軸に角度割出C軸+旋削機能をを追加
ミーリング・ドリリング、タッピング加工までを1チャック加工

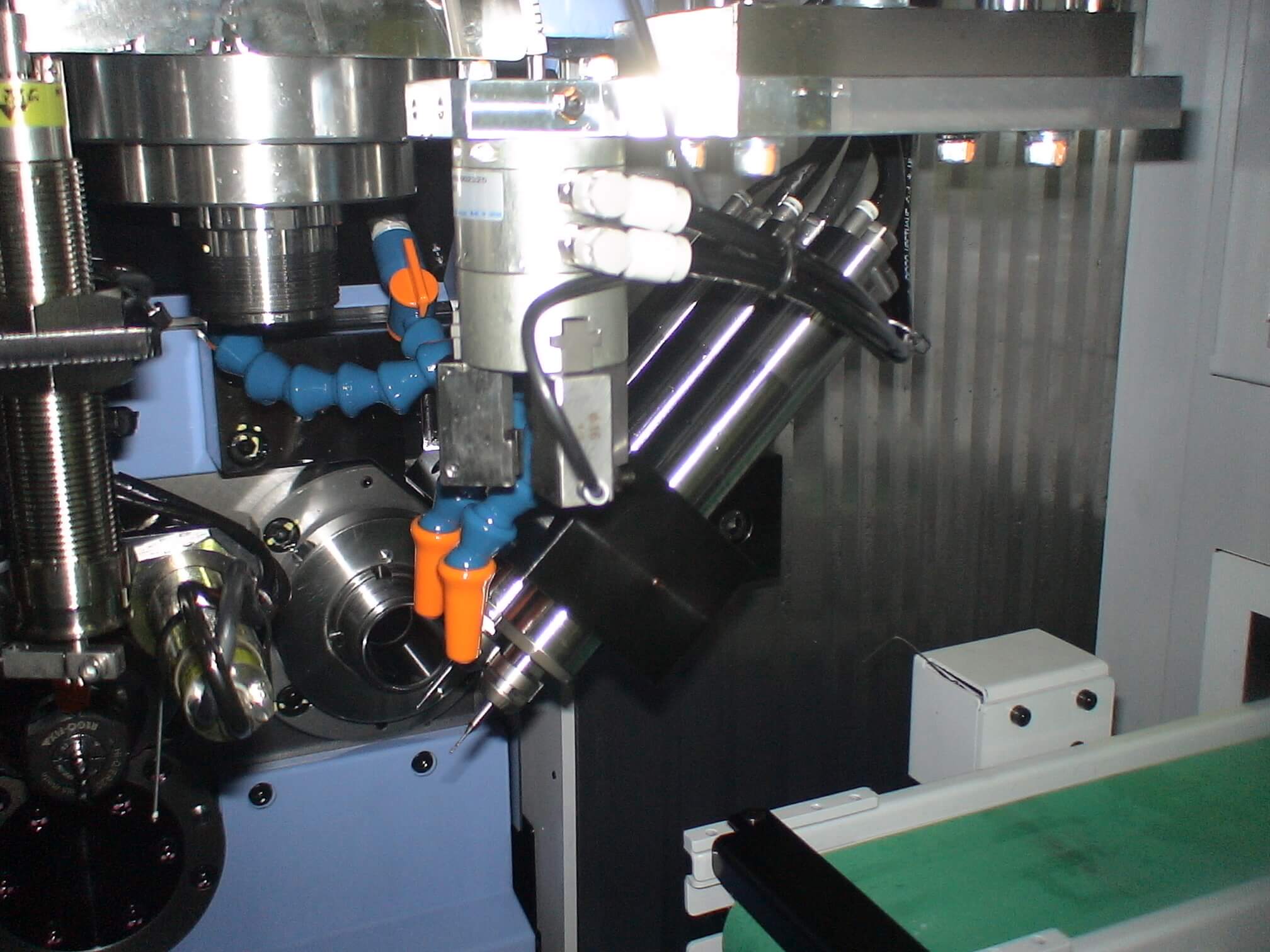

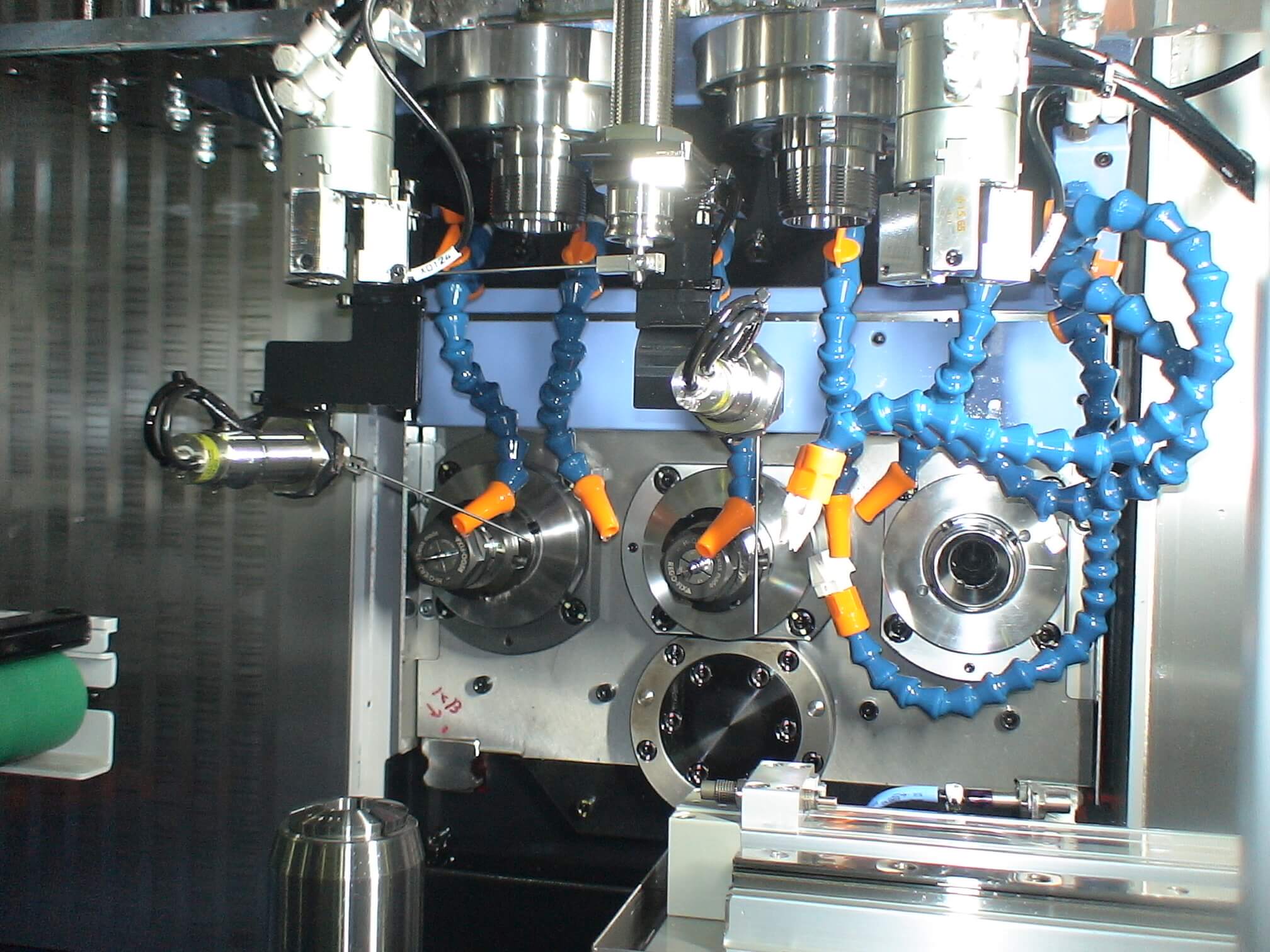

高精度主軸ユニット
縦軸、横軸とも固定式を採用した、高剛性仕様
加工用途に合わせた主軸を最大7000min-1まで選択択可能
用途にあわせたチャッキング装置
パワーチャック、コレットチャック、開きヤトイ等ワークに合わせて選択可能
加工用途に適したチャッキング装置をご提案致します。
| 項目 | OM-230 | OM-320 | OM-430 | 単位 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 能力 | 加工最大範囲 | 100x100x100 | mm | |||||||
| 主軸 | 軸数 | 横軸 | 2 | 3 | 4 | |||||
| 縦軸 | 3 | 2 | 3 | |||||||
| クイル軸間 | 120 | mm | ||||||||
| コレット | REGO-FIX ER-32 (Max Φ22) | mm | ||||||||
| 横軸 | 回転速度 | Max7,000 | min-1 | |||||||
| リジット | - | Max3,600 | min-1 | |||||||
| 縦軸 | 回転速度 | Max7,000 | min-1 | |||||||
| リジット | - | - | Max3,600 | min-1 | ||||||
| 主軸モータ出力 | 横軸 | 1 | 0.75(インバータ) | KW | ||||||
| 2 | ||||||||||
| 3 | 2.2/1.5 (15分定格/連続) | 2.2/1.5 (15分定格/連続) | ||||||||
| 4 | ||||||||||
| 縦軸 | 1 | 0.75(インバータ) | ||||||||
| 2 | ||||||||||
| 3 | 2.2/1.5 (15分定格/連続) | 2.2/1.5 (15分定格/連続) | ||||||||
| スライド | X軸移動量 | 270 | 390 | mm | ||||||
| Y軸移動量 | 150 | 150 | mm | |||||||
| Z軸移動量 | 150 | 150 | mm | |||||||
| X軸早送り速度 | 15 | m/min | ||||||||
| Y軸早送り速度 | 12 | m/min | ||||||||
| Z軸早送り速度 | 12 | m/min | ||||||||
| C軸 | 早送り速度 | 21,600 | deg/min | |||||||
| 最大切削送り速度 | 5,000 | deg/min | ||||||||
| 最小割出角度 | 0.001 | deg | ||||||||
| 電源電力 | 15 | KVA | ||||||||
| 本体情報 | 機械サイズ(幅/奥行/高さ) | 1,240/1,595/1,900 | 1,245/1,650/2,010 | mm | ||||||
| 質量 | 1,500 | 2,000 | Kg | |||||||
| 制御装置 | FANUC System | |||||||||
