SANAX-63軸制御刃物台CNC旋盤
products

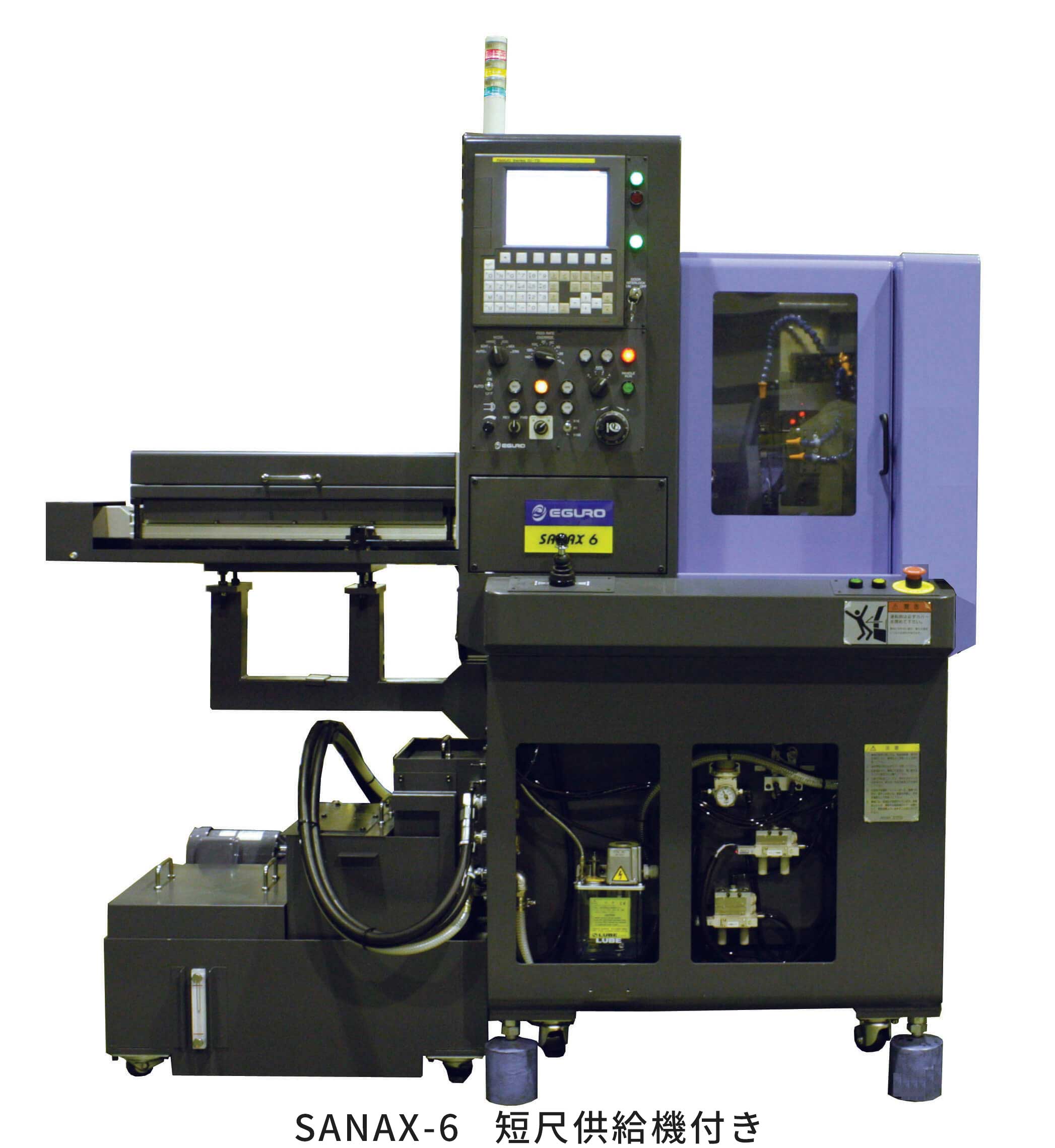

SANAX-6
3軸制御くし刃刃物台での微細複合加工
小型3軸制御刃物台
X・Y・Zと3軸移動の垂直タイプのくし刃刃物台仕様
くし刃の欠点でもある工具搭載本数を改善
高回転主軸仕様
高速回転主軸12000万回転仕様を搭載し、精密な複合加工を実現
コンパクト設計
自由な工場レイアウトに適したコンパクト設計
オプションのキャスターにて簡単に機械を移動
| 項目 | 単位 | ||||
|---|---|---|---|---|---|
| 加工範囲 バイトホルダ | 加工最大範囲（径Ｘ長さ） | Φ30x100 | mm | ||
| 外径用バイトホルダ(参考値) | □15x5本 | mm | |||
| 内径用バイトホルダ(参考値) | Φ16ｘ5本 | mm | |||
| 主軸 | 回転速度 | Max12,000 | min-1 | ||
| 主軸速度変換数 | 無段S5桁 直接指令 | ||||
| 主軸端形状 | EDA-6 | ||||
| コレット口径 | MaxΦ15 | mm | |||
| スライド | X軸移動量 | 50 | mm | ||
| Y軸移動量 | 105 | mm | |||
| Z軸移動量 | 150 | mm | |||
| X軸早送り速度 | 8 | m/min | |||
| Y軸早送り速度 | 10 | m/min | |||
| Z軸早送り速度 | 15 | m/min | |||
| ジョグ送り速度 | 0～1,287 | mm/min | |||
| モータ出力 | 主軸 | 1.2/1.0(10分定格/連続) | KW | ||
| 刃物台 | X軸 | 0.5 | |||
| Y軸 | 0.5 | ||||
| Z軸 | 0.75 | ||||
| 電源電力 | 5.0 | KVA | |||
| 本体情報 | 機械サイズ(幅/奥行/高さ) | 840/980/1525 | mm | ||
| 床面から主軸中心までの高さ | 1035 | mm | |||
| 質量 | 550 | Kg | |||
| 制御装置 | FANUC System | ||||
3軸制御刃物台CNC旋盤
SANAXが切り拓く微細精密複合加工。全軸すべりの3軸制御刃物台で、微細ワークをFULL-TASK加工。
心押し台、サブスピンドル、回転工具ユニットなど、豊富なオプションを用意しています。
| 機種名 | 回転数 第一/第二主軸（min-1） | ストローク X軸/Y軸/Z軸/A軸（mm） | 機械サイズ（mm） 幅×奥行×高さ | 質量（kg） |
|---|---|---|---|---|
| 6,000/- | 100/175/300/- | 1,640×1,195×1,640 | 1,800 | |
| 12,000/5,000 | 50/105/165/160 | 1,730×1,005×1,555 | 980 | |
| 5,000/5,000 | 100/170/300/300 | 1,935×2,185×1,840 | 2,500 |
