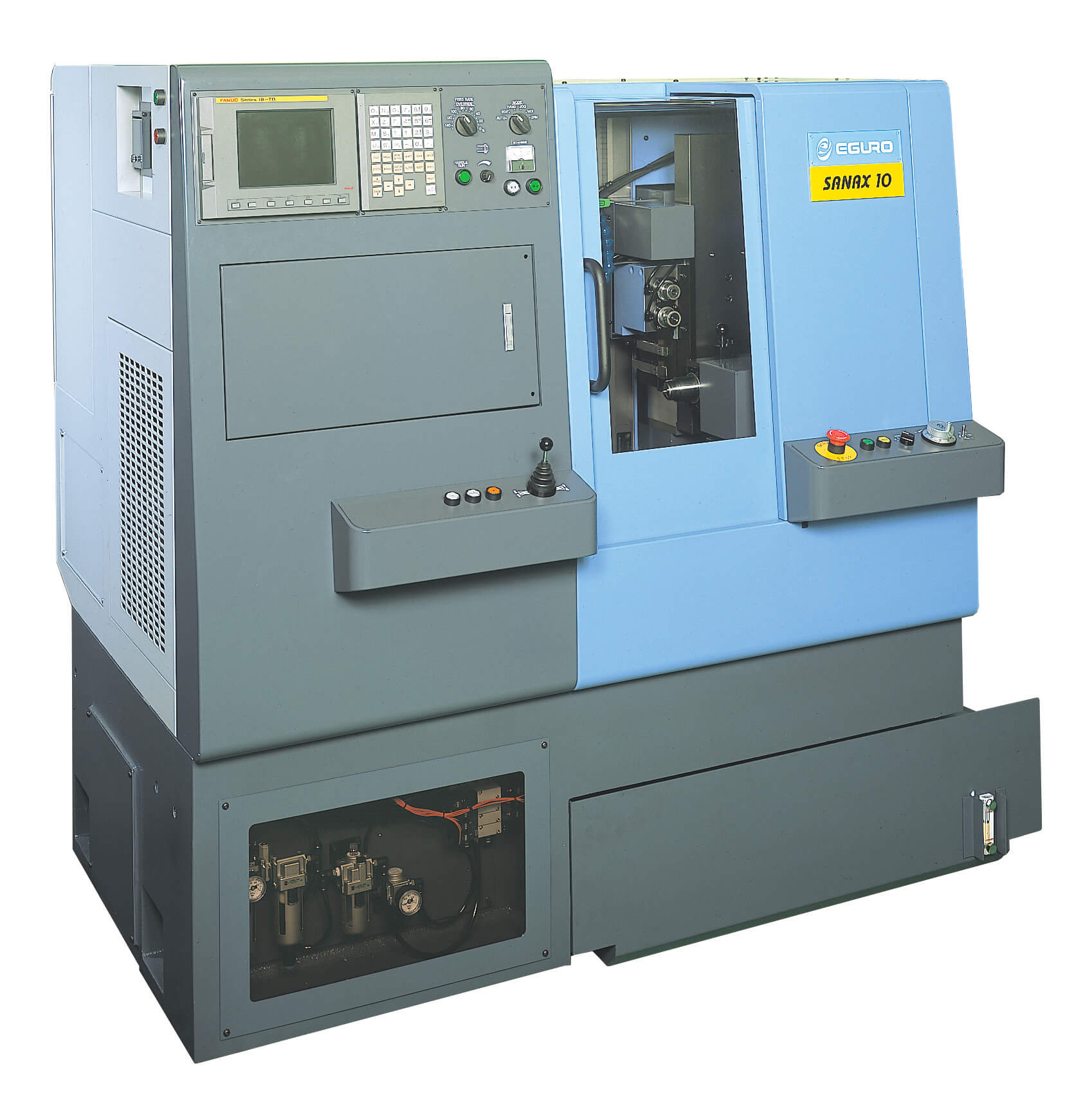

SANAX-103軸制御刃物台CNC旋盤
products
SANAX-10
高精度3軸制御くし刃刃物台での複合加工
汎用性を確保した3軸刃物台
SANAX-6よりスライドストロークを延長し、ツール搭載本数を増やすことにより複雑な加工を実現
高精度
幅広い加工ワークに対応する様に主軸の仕様を見直し、より多くの材質に対応
複合加工
主軸割出、オプション装置、バー材料供給等の各種仕様を搭載可能でくし刃式自動加工機のベース機として最適です
| 項目 | 単位 | ||||
|---|---|---|---|---|---|
| 加工範囲 バイトホルダ | 加工最大範囲（径Ｘ長さ） | Φ80x60 | mm | ||
| 外径用バイトホルダ(参考値) | □16x5本 | mm | |||
| 内径用バイトホルダ(参考値) | Φ25ｘ5本 | mm | |||
| 主軸 | 回転速度 | Max6,000 | min-1 | ||
| 速度変換数 | 無段S4桁 直接指令 | ||||
| 主軸端形状 | EDA-10(10号コレットアダプタ) | ||||
| コレット口径 | Φ25.5 | mm | |||
| パワーチャック仕様 | 5inch | ||||
| スライド | X軸移動量 | 100 | mm | ||
| Y軸移動量 | 175 | mm | |||
| Z軸移動量 | 300 | mm | |||
| X軸早送り速度 | 10 | m/min | |||
| Y軸早送り速度 | 12 | m/min | |||
| Z軸早送り速度 | 15 | m/min | |||
| ジョグ送り速度 | 0～1,260 | mm/min | |||
| モータ出力 | 主軸 | 3.7/2.2 (15分定格/連続) | KW | ||
| 刃物台 | X軸 | 2.5 | |||
| Y軸 | 2.5 | ||||
| Z軸 | 2.7 | ||||
| 電源電力 | 10.0 | KVA | |||
| 本体情報 | 機械サイズ(幅/奥行/高さ) | 1,640/1,195/1,640 | mm | ||
| 床面から主軸中心までの高さ | 930 | mm | |||
| 質量 | 1,800 | Kg | |||
| 制御装置 | FANUC System | ||||
3軸制御刃物台CNC旋盤
SANAXが切り拓く微細精密複合加工。全軸すべりの3軸制御刃物台で、微細ワークをFULL-TASK加工。
心押し台、サブスピンドル、回転工具ユニットなど、豊富なオプションを用意しています。
| 機種名 | 回転数 第一/第二主軸（min-1） | ストローク X軸/Y軸/Z軸/A軸（mm） | 機械サイズ（mm） 幅×奥行×高さ | 質量（kg） |
|---|---|---|---|---|
| 12,000/- | 50/105/150/- | 840×980×1,525 | 550 | |
| 12,000/5,000 | 50/105/165/160 | 1,730×1,005×1,555 | 980 | |
| 5,000/5,000 | 100/170/300/300 | 1,935×2,185×1,840 | 2,500 |
