E-15SK5軸制御マシニングセンター
products

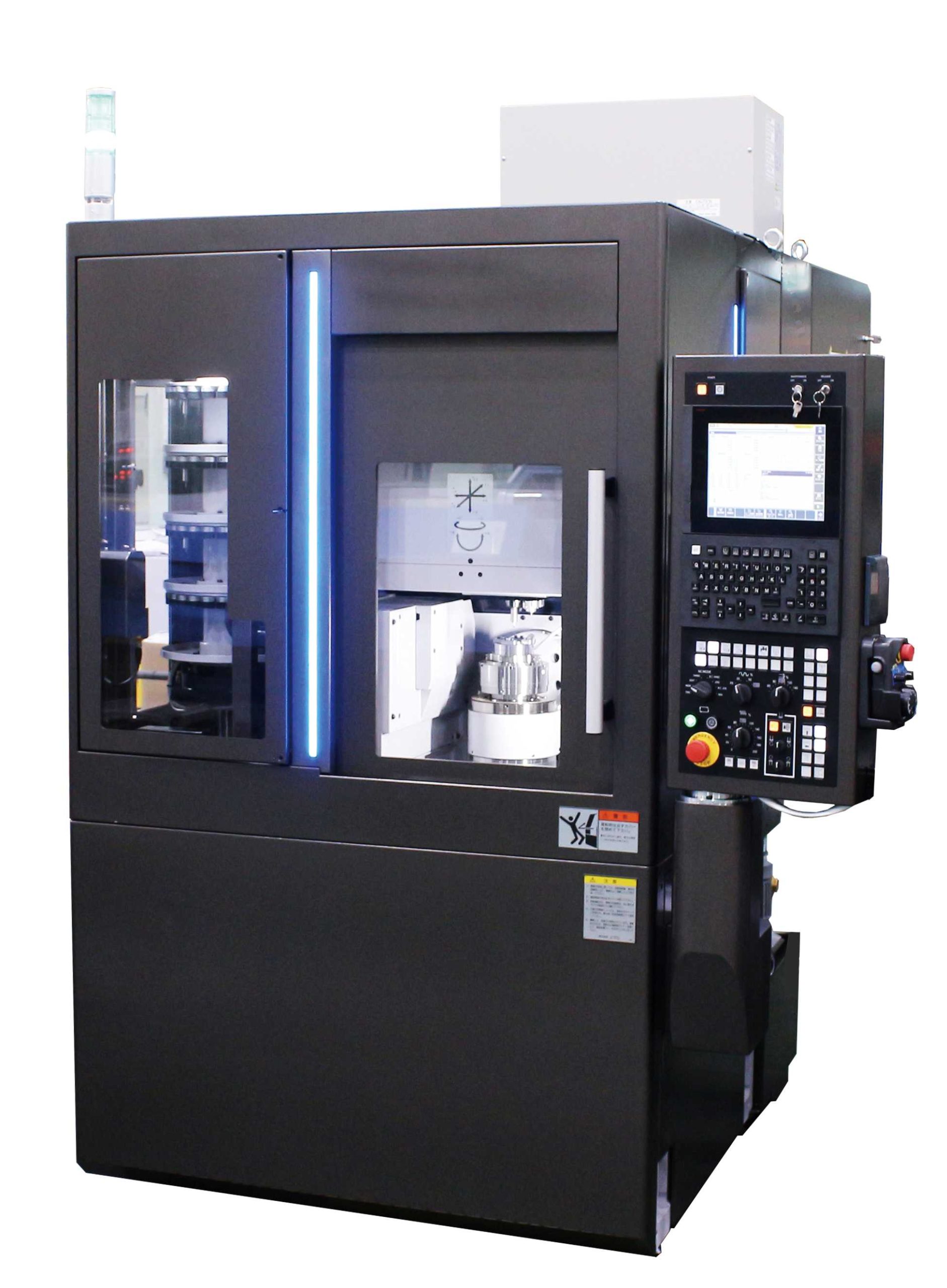

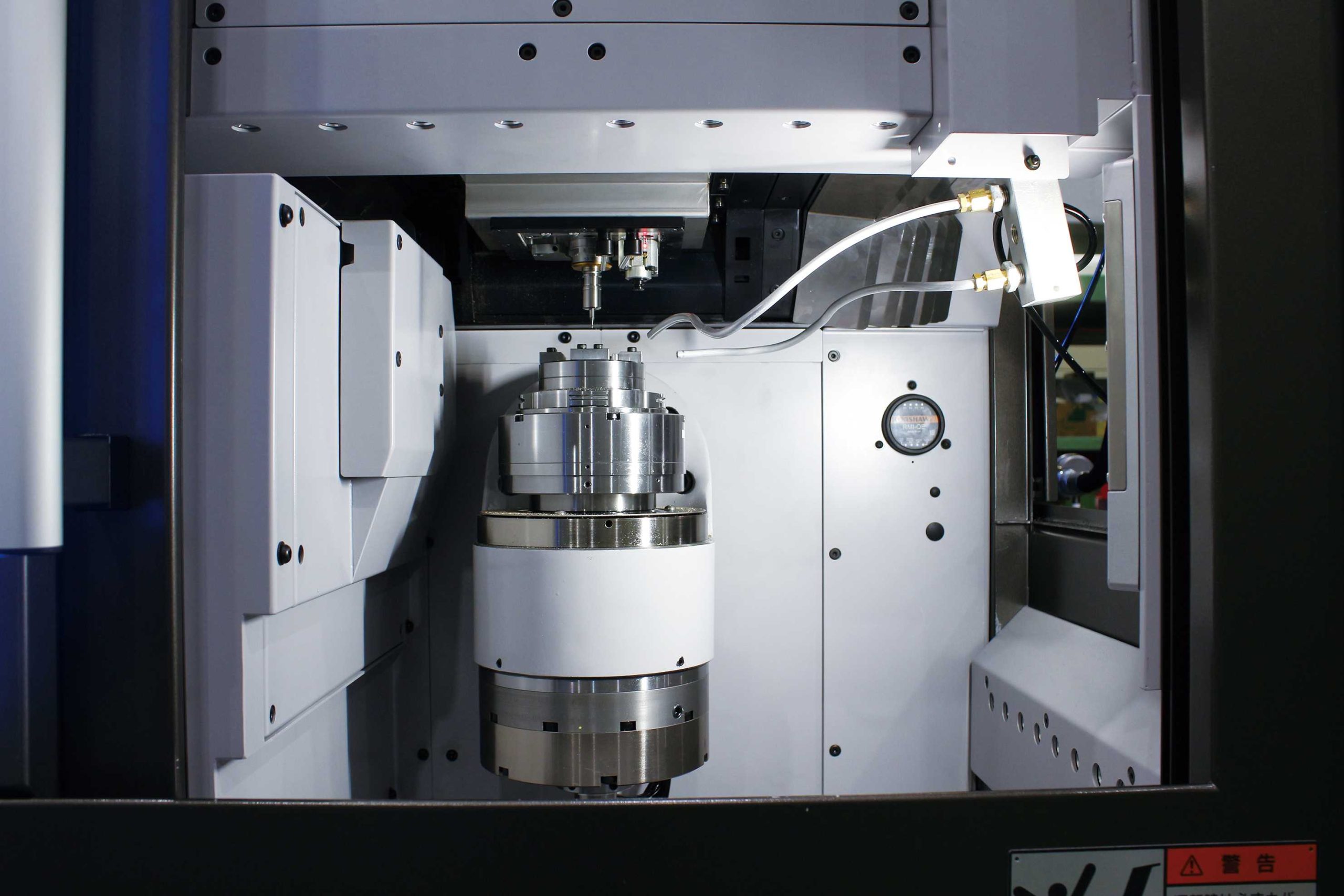

E-15SK
小型・高速の新次元へ
高速加工と高効率生産を実現する
マイクロマシニングセンター
加工時間短縮
15番テーパの小型ツールホルダー採用による軽量化と優れた加減速性能で、高速・高能率加工および加工時間の短縮を実現
高速工具交換
新規開発の96本収納ATC搭載により工具呼び出し時間を大幅短縮し、多品種・複雑加工の生産性を向上
高効率な省スペース
コンパクト設計により省スペース設置を可能にし、工場スペースの有効活用とフロア面積当たりの生産性向上に貢献
この製品に関する資料請求やお問い合わせはこちらからご連絡ください。
| 機種名 | E-15SK | 単位 | |
|---|---|---|---|
| 移動量 | X軸(主軸左右) | 105 (+45/-60) ※1 | mm |
| Y軸(主軸前後) | 70 | mm | |
| Z軸(主軸上下) | 70 | mm | |
| B軸(テーブル傾斜) | -20～+95 | deg | |
| C軸(テーブル旋回) | 360 (無限回転) | deg | |
| テーブル | テーブル直径 | Φ100 | mm |
| 最大ワークサイズ | φ60×H40 | mm | |
| 工作物許容質量 | 10 (クランプ治具含む) | kg | |
| 主軸 | 回転速度 | Max. 60,000 | min-1 |
| 主軸端形状 | HSK-EZ15 | ||
| 許容切削荷重 | 65 ※2 | N | |
| 早送り速度 | X軸 | 30 | m/min |
| Y軸 | 30 | m/min | |
| Z軸 | 30 | m/min | |
| B軸 | 120 | deg/min-1 | |
| C軸 | 120 | deg/min-1 | |
| 切削送り速度 | X軸 | 0～4 | m/min |
| Y軸 | 0～4 | m/min | |
| Z軸 | 0～4 | m/min | |
| B軸 | 0～100 | deg/min-1 | |
| C軸 | 0～100 (旋削:0～2,000) | deg/min-1 | |
| 工具交換装置 | 工具収納本数 | 48 (OP=96) | 本 |
| ツールシャンク最大径 | φ6 | mm | |
| 使用工具外径 | 0.1～6 | mm | |
| 工具最大長さ | 60 ※3 | mm | |
| 工具最大質量 | 0.05 | kg | |
| 制御装置 | FANUC Series 502iS-A | ||
| 機械本体寸法 | 機械高さ | 2,400 ※4 | mm |
| 所要床面の大きさ（幅×奥行） | 1,200×1,600 | mm | |
| 機械重量 | 約3,000 | kg | |
5軸制御マシニングセンター
エグロの5軸マシニングセンタは、完全熱対称設計と高剛性門型構造を採用し、多面加工や3次元曲面加工に対応。 小型高精度モデルのE-32vは、トラニオン構造でコンパクトさと精度を両立。E-43vはX軸移動量を拡大し、大型ワークにも対応可能です。さらに、垂直多関節ロボットとの連携により無人化生産を実現。 15番テーパの小型ツールホルダーを採用した、E-15SKを新たに開発。 高い加工精度と効率化を求める製造現場に最適なソリューションを提供します。
| 機種名 | 回転数（min-1） | ストローク X軸/Y軸/Z軸/A軸/C軸（mm） | 機械サイズ（mm） 幅×奥行×高さ | 質量（kg） |
|---|---|---|---|---|
| Max. 40,000（12,000 / 15,000 / 20,000 / 30,000） | 300/200/220 0～-95°/±360° | 1,720×2,500×2,645 | 4,500 | |
| 10,000 | 370/320/320 +10°～-100°/±360° | 2,100×2,550×2,830 | 6,800 |
