NUCROBO-8EXロボットタイプ（垂直多関節ロボット）
products

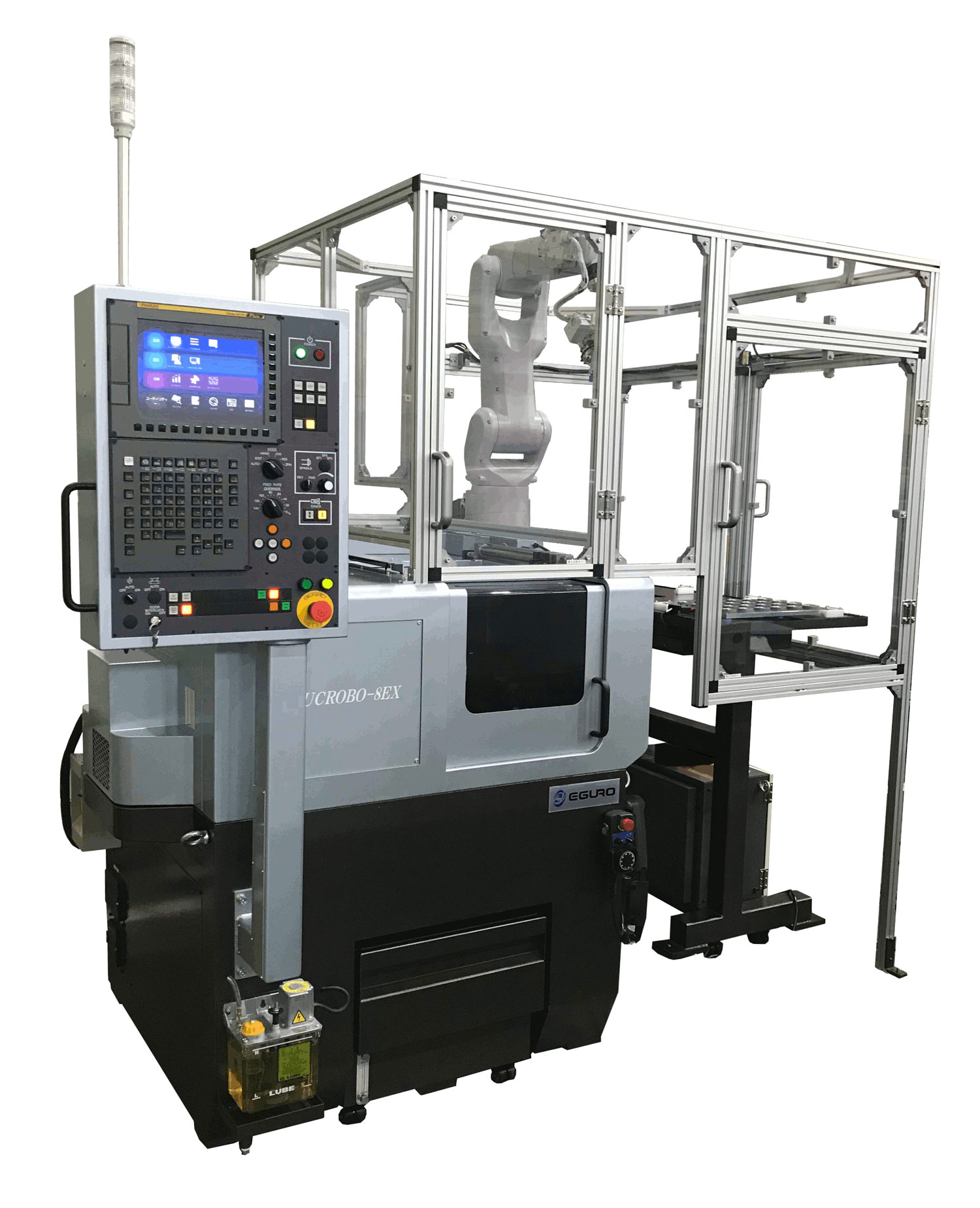

NUCROBO-8EX
エグロのコンパクトロボットシステム
汎用機からの自動化をスムーズに移行
NUCBOY-8の段取りがそのまま使用できます。

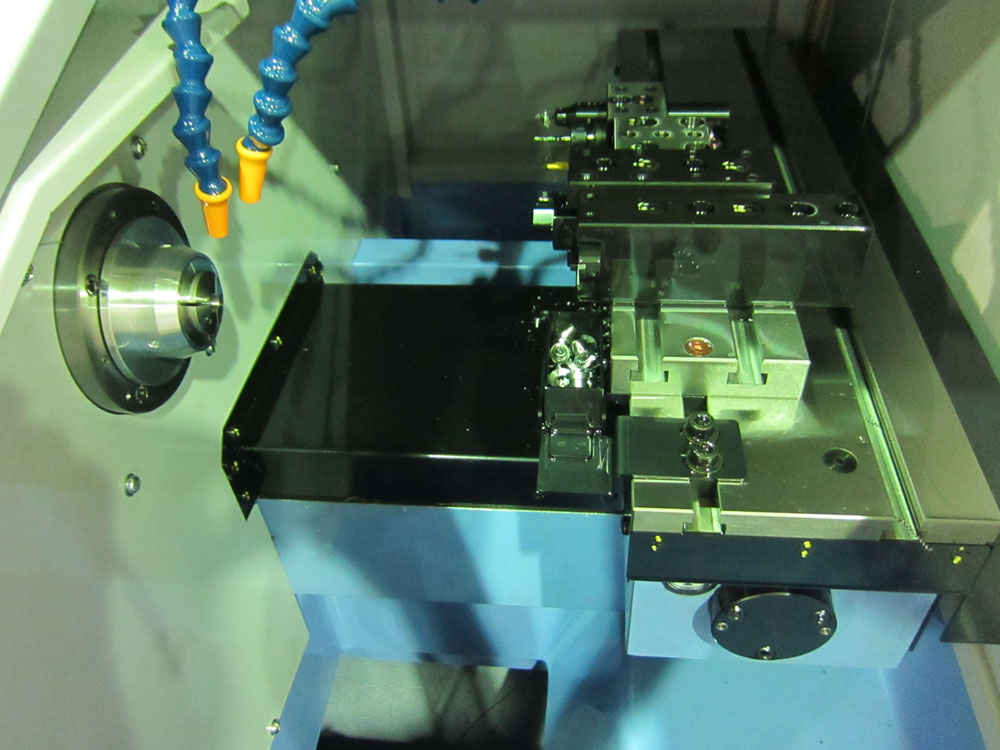

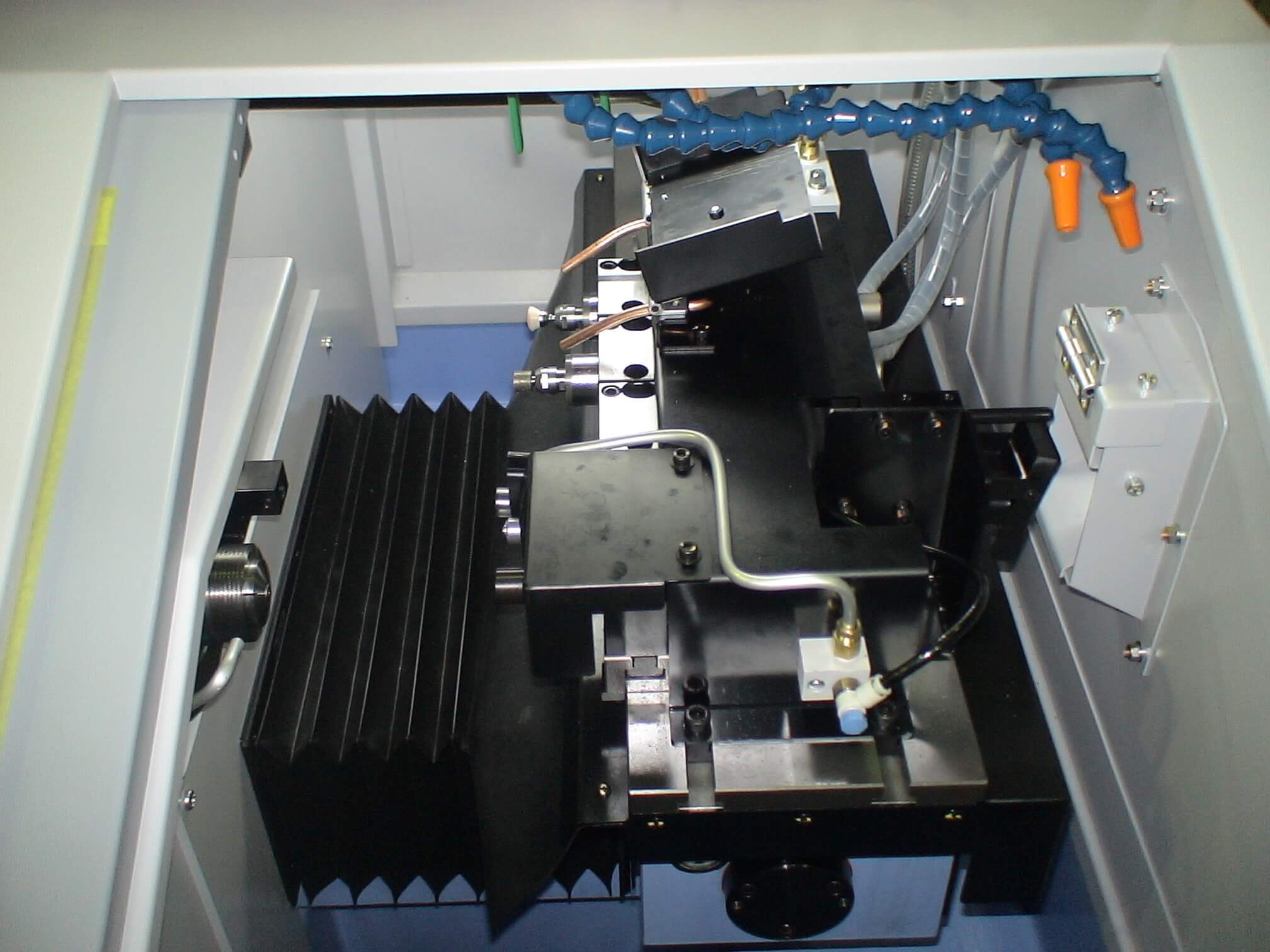

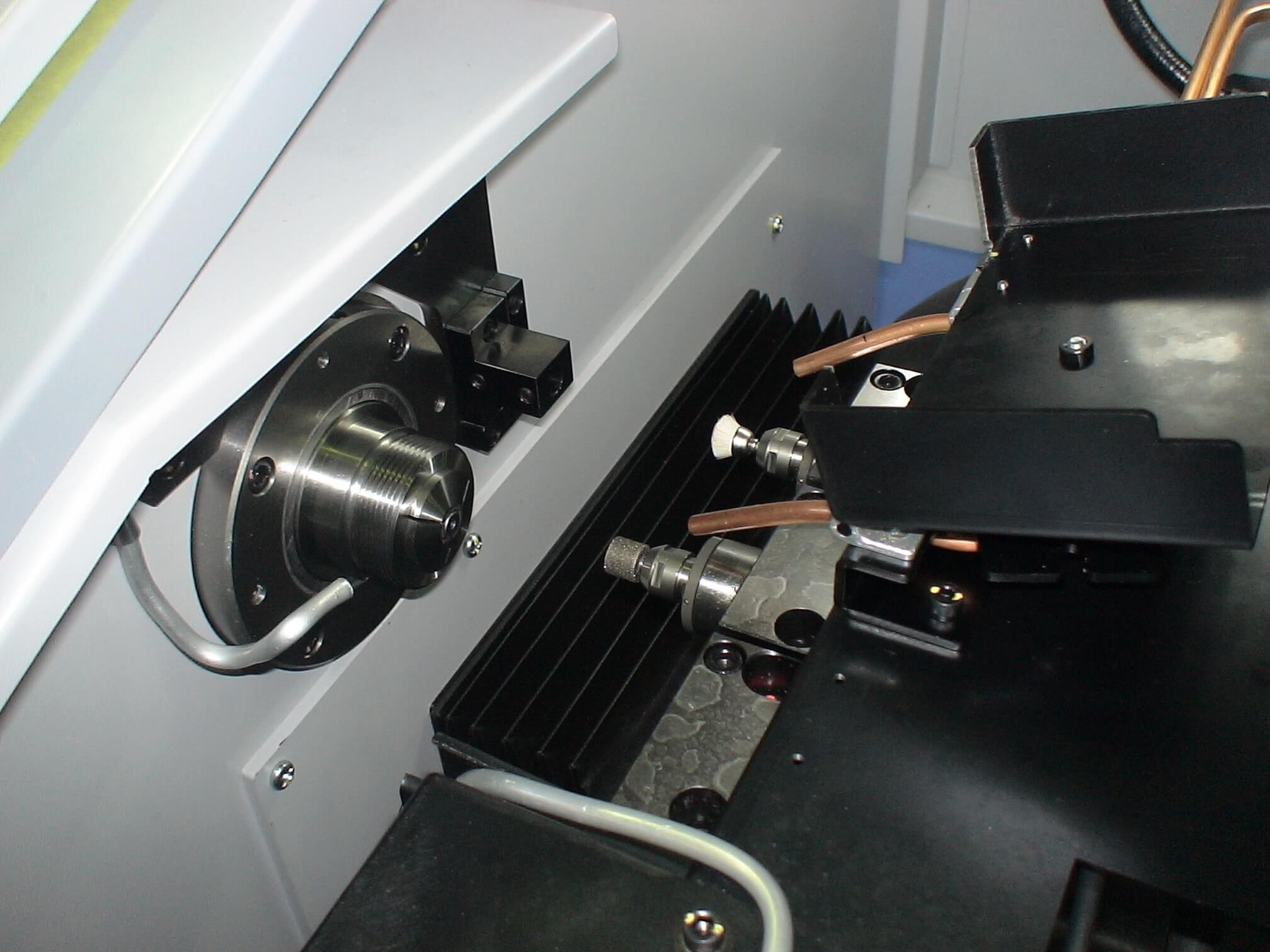

特徴ある刃物台
X軸スライドボールねじは浴油方式を採用し安定した加工寸法を維持
機ロボ一体で復元性や位置精度を確保
機械脚部より多関節ロボットを固定し、安定した精度を確保
納入や移設後の復元が早くできます。
| 項目 | NUCROB0-8EX | 単位 | |
|---|---|---|---|
| 能力 | 加工能力 | φ50×50 | mm |
| 主軸 | 回転数変換数 | 無段S4桁 直接指令 | |
| 回転速度 | Max. 4,500 | min-1 | |
| 主軸端形状 | EDA-8コレットタイプ | ||
| 切削台 | 移動量X軸 | 230 | mm |
| 移動量Ｚ軸 | 250 | mm | |
| 早送り速度X軸 | 15 | m/min | |
| 早送り速度Z軸 | 15 | m/min | |
| 制御方式 | セミクローズドループ | ||
| ジョグ送り速度 | 0～1,260 | mm/min | |
| 工具本数 | ワーク形状による | ||
| 刃物台形式 | くし刃型 | ||
| 電動機 | 駆動方式 | ベルト駆動 | |
| 出力 | ACスピンドルモータ 1.5/2.2 | KW | |
| 刃物台X軸 | 0.75 | KW | |
| 刃物台Z軸 | 0.75 | KW | |
| 本体情報 | 電源電力 | 6.2 | KVA |
| 床面から主軸中心までの高さ | 986 | mm | |
| 機械高さ | 2,050（安全柵含む） | mm | |
| 所要床面の大きさ（幅×奥行） | 2,150×1,500 | mm | |
| 機械重量 | 1,200 | Kg | |
| 制御装置 | FANUC System Oi-TF PLUS | ||
ロボットタイプ（垂直多関節ロボット）
エグロは1980年代からロボットによる自動化に積極的に取り組み、長年の実績を誇ります。 ラインナップのCNC旋盤に垂直多関節ロボットを搭載し、機ロボ一体でご提案。 一体型にすることで省スペース化が実現。また、ご希望のストッカ装置や安全装置をご提案いたします。 必要に応じてロボット特別教育（教示）まで、ハードとソフト両面で"ロボットが同僚とになる"よう導入をサポートします。
※1 NUCシリーズ機械単体仕様となり、ロボット稼働範囲/安全柵/周辺装置などのサイズや重量は含まれておりません。
| 機種名 | 回転数（min-1） | ストローク X軸/Z軸（mm） | 機械サイズ（mm） 幅×奥行×高さ | 質量（kg） |
|---|---|---|---|---|
| 6,000 | 270/270 | 1,685ｘ1,570ｘ1,500 | 2,000 | |
| 6,000 | 420/390 | 2,025×1,870×1,645 | 2,200 | |
| 6,000 | 260/300 | 1,675×1,500×1,645 ※1 | 1,200 ※1 |
