EBN-10EX+Rebuildローダ

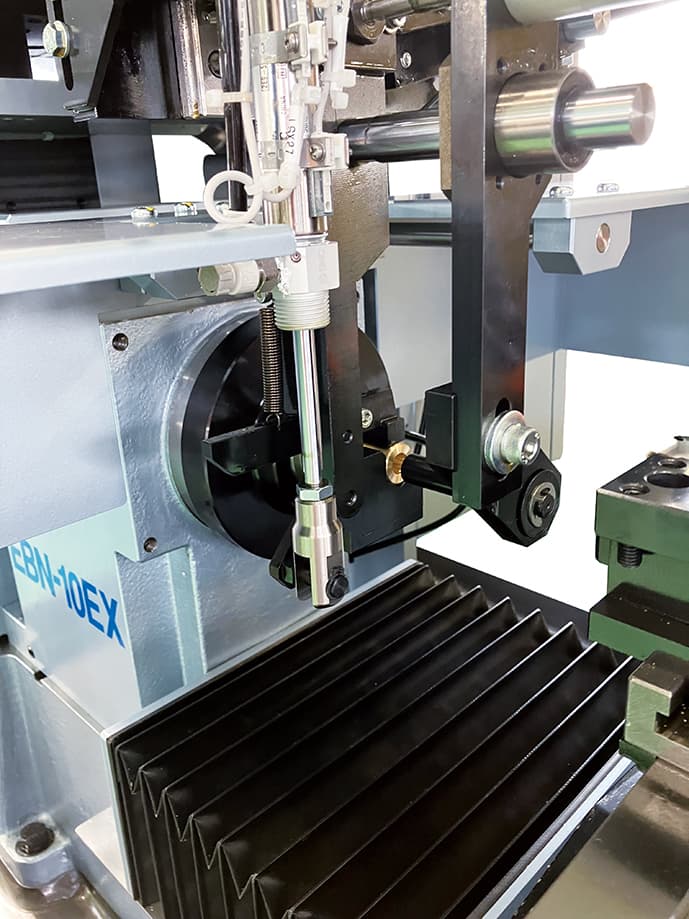

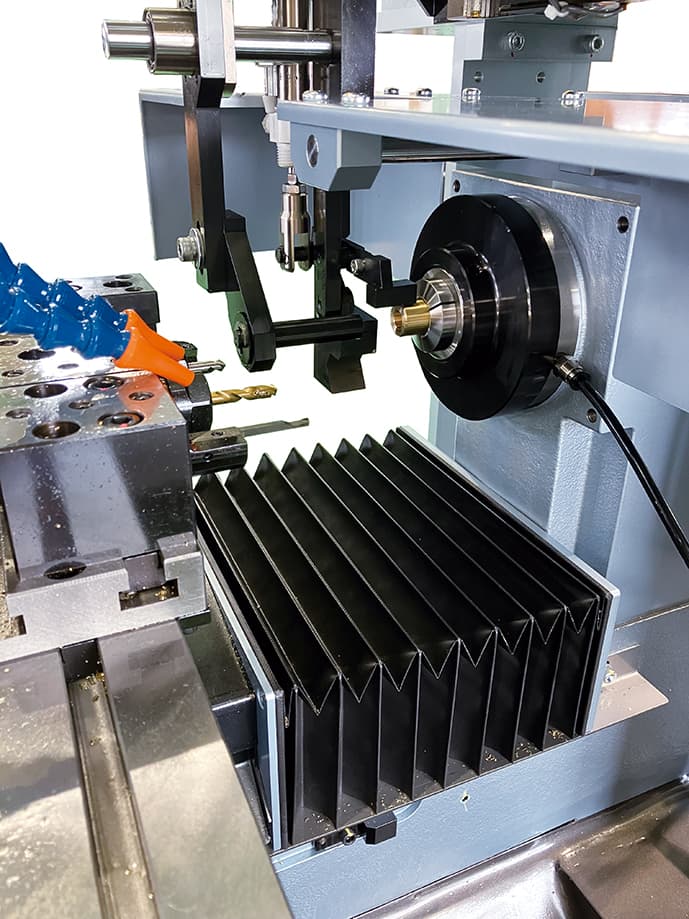

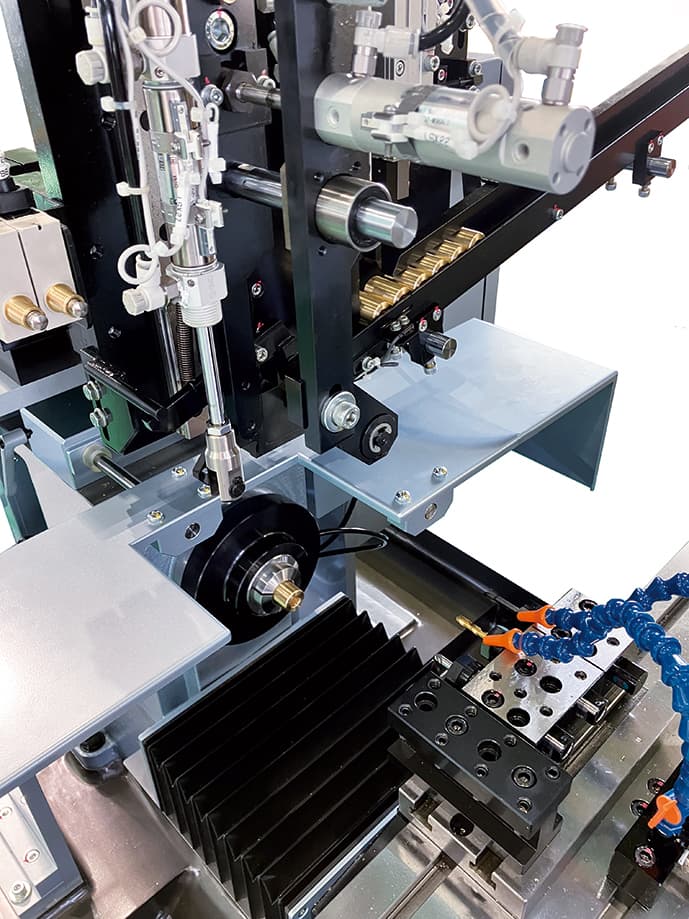

単能盤の更新に最適な高速メカローダ仕様のCNC旋盤
直行ローダでもロボットでも無い
ロボットや直行ローダーとは違い、安価で導入しやすい、高速メカローダという選択。
数値制御で補正が簡単
単能盤と比べNC装置を搭載しており、補正などは簡単に数値入力で変更が可能。
油圧装置を使わず省エネルギー
単能盤によく使われる油圧装置は一切不要。省エネルギー化も実現します。
この製品に関する資料請求やお問い合わせはこちらからご連絡ください。
| 項目 | EBN-10EX+Rebuild | 単位 | |
|---|---|---|---|
| 能力 | 加工最大範囲（径Ｘ長さ） | φ50 /50 | mm |
| ベット上の振り | 360 | mm | |
| 横送り台上の振り | 100 | mm | |
| 刃物台取付台上の振り | 50 | mm | |
| 主軸 | 回転数変換数 | 無段S4桁 直接指令 | |
| 回転速度 | Max. 4,000 | min-1 | |
| 主軸端形状 | EDA-10 | ||
| コレット口径 | 25.5 | mm | |
| 刃物台 | 移動量X軸 | 200 | mm |
| 移動量Ｚ軸 | 150 | mm | |
| 早送り速度X軸 | 12 | m/min | |
| 早送り速度Z軸 | 12 | m/min | |
| ジョグ送り速度 | 0～1,260 | mm/min | |
| 工具本数 | ワーク形状による | ||
| 形式 | くし刃形固定式 | ||
| 電動機 | 主軸用 | 1.5インバータ | KW |
| 刃物台用X軸 | FANUC β is 2/4,000-B 0.5 | ||
| 刃物台用Z軸 | FANUC β is 2/4,000-B 0.5 | ||
| 本体情報 | 電源電力 | 6.0 (3.4KW) | KVA |
| 床面から主軸中心までの高さ | 1,050 | mm | |
| 機械高さ | 2,030 | mm | |
| 所要床面の大きさ（幅×奥行） | 1,730×1,290 | mm | |
| 機械重量 | 1,000 | Kg | |
短サイクル/簡易ローダ 自動NC旋盤
エグロではロボットによる自動化だけでなく、お客様の要望に合わせた自動化仕様に対応します。
ローダレスローダ(LL) でスライド上に供/回収装置を並べたNUCBOY-8LL。
単能盤の機能をブラッシュアップしたBULLET/EBN-10EX+Rebuildローダなど、より使いやすさを追求したシンプルな自動化が可能です。
| 機種名 | 回転数（min-1） | ストローク X軸/Z軸（mm） | 機械サイズ（mm） 幅×奥行×高さ | 質量（kg） |
|---|---|---|---|---|
| 4,500 | 230/200 | 1,610×1,680×1,820 | 680 | |
| 4,500 | 230/200 | 1,780×1,460×1,740 | 680 |
