NUCBOY-8LL2軸CNC旋盤
products
NUCBOY-8LL
シンプルローダーシステムの無人化セル
シンプルな自動化構造

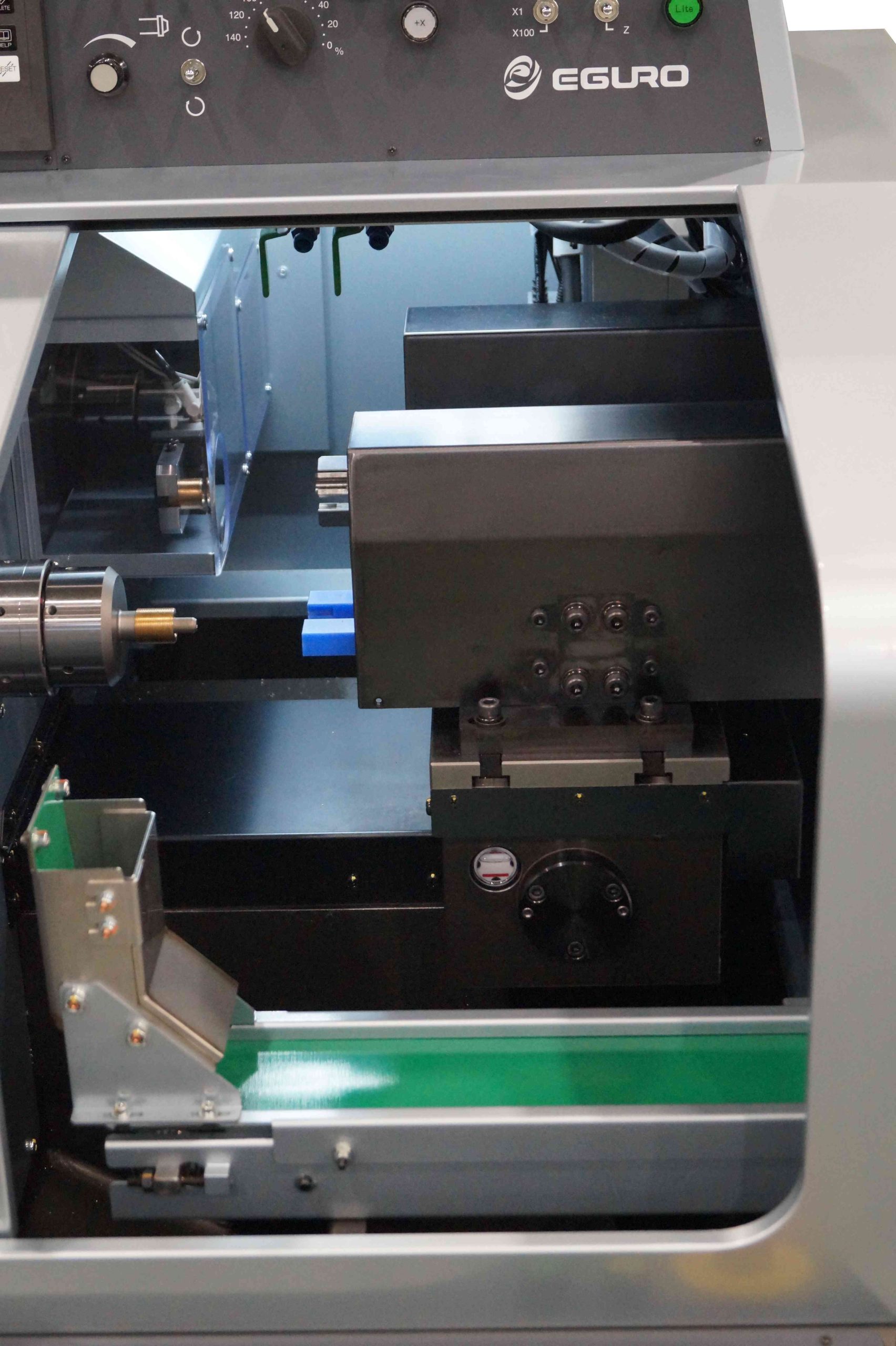

くし刃だからできる、供給/回収装置を刃物台上へ搭載した低コスト自動化
自動化⇔手作業 の移行も簡単
ベースは精密小形CNC旋盤「NUCBOY-8EX」
自動化から手作業、手作業から自動化への移行もスムーズに対応
機種名 | NUCBOY-8LL | 単位 | |
能力 | 加工最大範囲 | φ50×50 | mm |
チャックサイズ | コレットチャック | EDA-8 | |
パワーチャック | 4インチ | ||
主軸 | 回転数変換数 | 4,000 | min-1 |
出力 | AC1.5 | kW | |
制御装置 | FANUC System | ||
刃物台 | 刃物台形式 | くし刃型 | |
標準工具サイズ | □13 φ20 | mm | |
移動量 X | 230 | mm | |
移動量 Z | 200 | mm | |
早送り X | 15 | m/min | |
早送り Z | 15 | m/min | |
本体情報 | 機械高さ | 1,450 | mm |
床面から主軸中心までの高さ | 986 | mm | |
所要床面の大きさ(幅×奥行) | 1,000×1,100 (ストッカー除く) | mm | |
電源電力 | 6.2 | kVA | |
機械重量 | 680 (ストッカー除く) | kg |
2軸CNC旋盤
くし刃・高精度にこだわるエグロのベストセラー機。 人間工学に基づいた曲線的なフォルムは作業者に圧迫感をあたえません。 2001年グッドデザイン賞受賞。
機種名 | 回転数(min-1) | ストローク X軸/Z軸(mm) | 機械サイズ(mm) 幅×奥行×高さ | 質量(kg) |
---|---|---|---|---|
6,000 | 270/270 | 1,700×1,530×1,035 | 1,350 | |
4,000 | 200/150 | 1,140×775×1,600 | 625 | |
6,000 | 420/390 | 1,800×1,645×1,535 | 2,100 | |
6,000 | 260/250 | EL : 1,580×1,420×1,650 EX : 1,580×1,360×1,580 | 1,200 | |
EX : 4,000 EXP : 8,000 | 230/200 | 1,000×1,100×1,450 | 680 |
