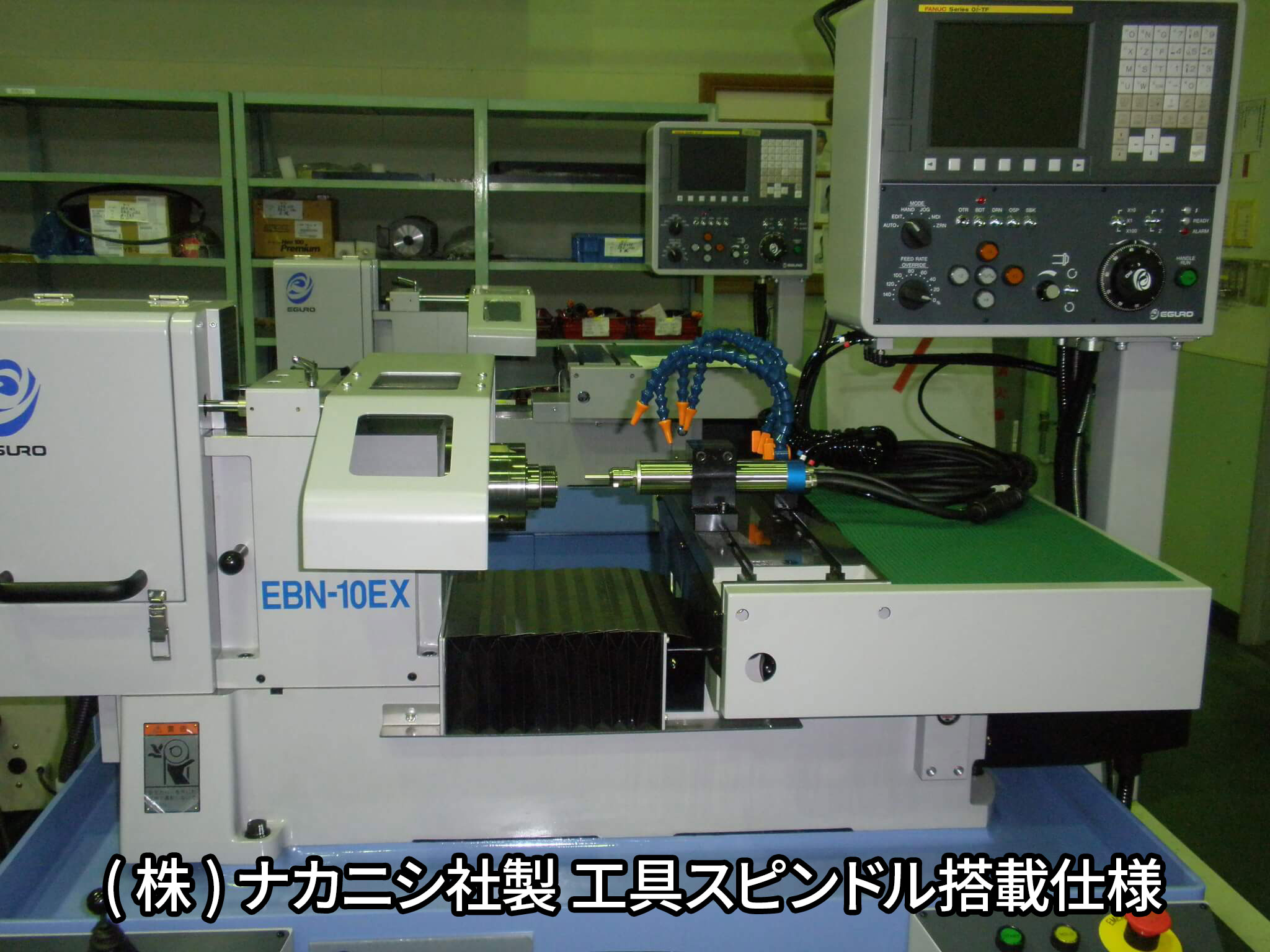

EBN-10EX2軸CNC旋盤
products
EBN-10EX
汎用旋盤・プロコン旋盤のNC化に

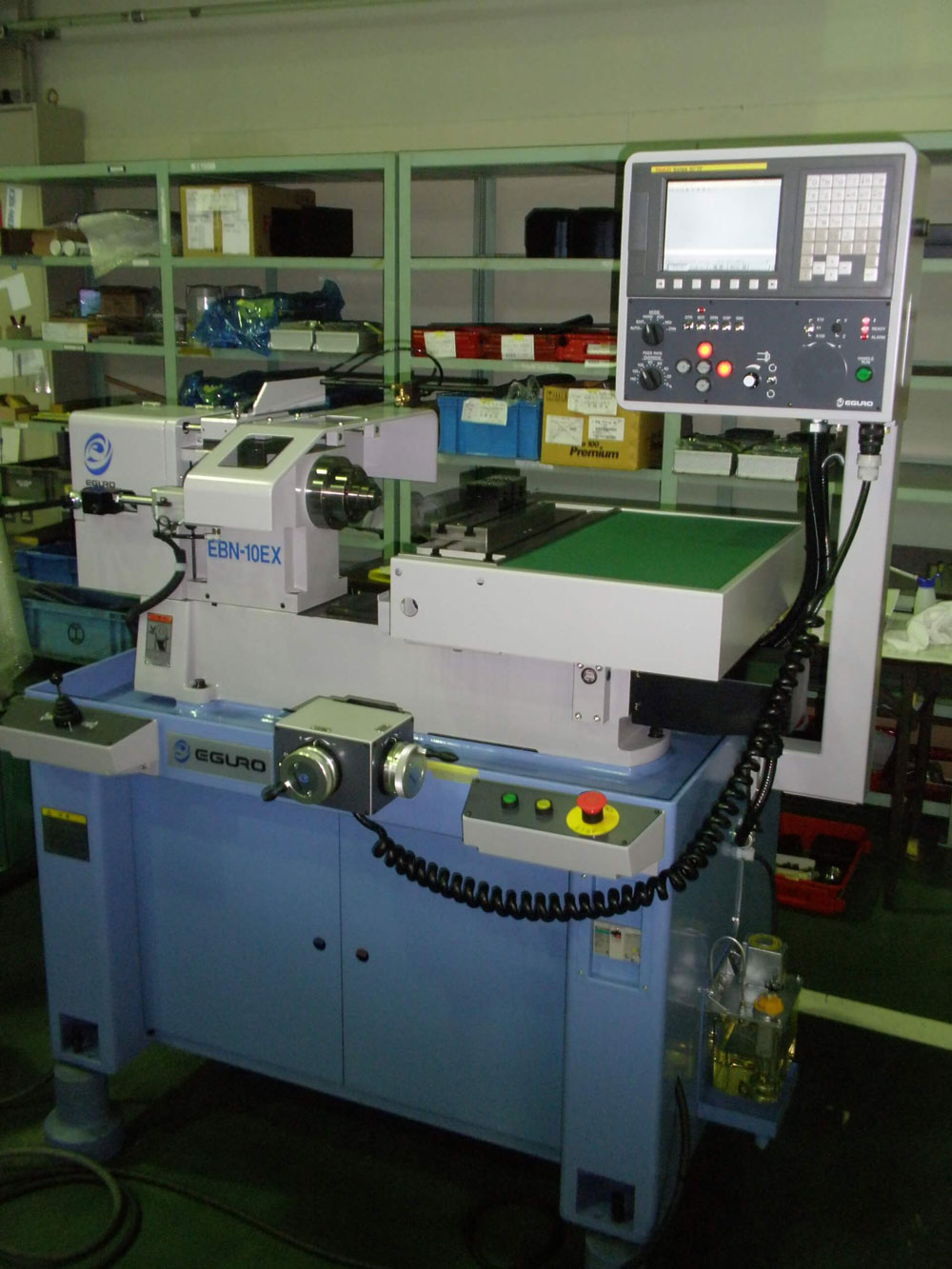

オプションによる汎用旋盤化

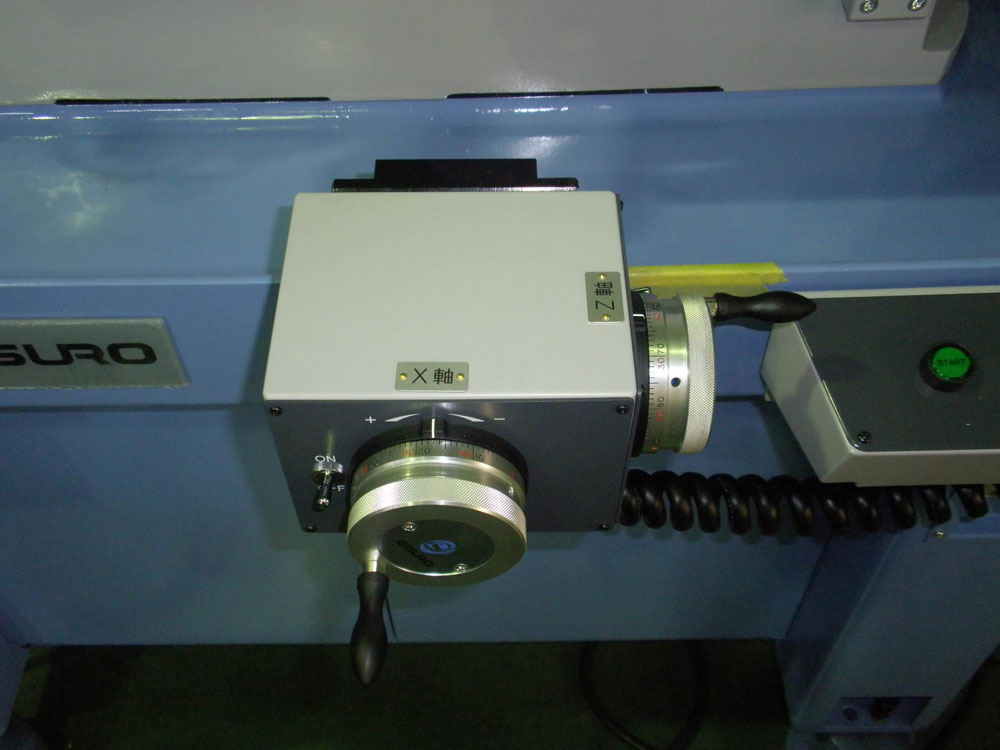

2軸マニュアルハンドルや角スボール刃物台など
NC機でありながら汎用旋盤のように使用できます。
HANDLE RUN LITE 機能
作成したNCプログラムを手動パルス操作で軌跡を再現
NC初心者でも感覚的に動作を確認できる安心機能
コンパクト設計
ベンチレース・プロコン機からの切替えを意識し加工ストロークを抑えた、0.9㎡のコンパクト設計
省スペース設計で、機械カスタムも自由度もあがります。
| 項目 | EBN-10EX | 単位 | |
|---|---|---|---|
| 能力 | 加工最大範囲（径Ｘ長さ） | φ50 /50 | mm |
| ベット上の振り | 360 | mm | |
| 横送り台上の振り | 100 | mm | |
| 刃物台取付台上の振り | 50 | mm | |
| 主軸 | 回転数変換数 | 無段S4桁 直接指令 | |
| 回転速度 | Max. 4,000 | min-1 | |
| 主軸端形状 | EDA-10 | ||
| コレット口径 | 25.5 | mm | |
| 刃物台 | 移動量X軸 | 200 | mm |
| 移動量Ｚ軸 | 150 | mm | |
| 早送り速度X軸 | 12 | m/min | |
| 早送り速度Z軸 | 12 | m/min | |
| ジョグ送り速度 | 0～1,260 | mm/min | |
| 工具本数 | ワーク形状による | ||

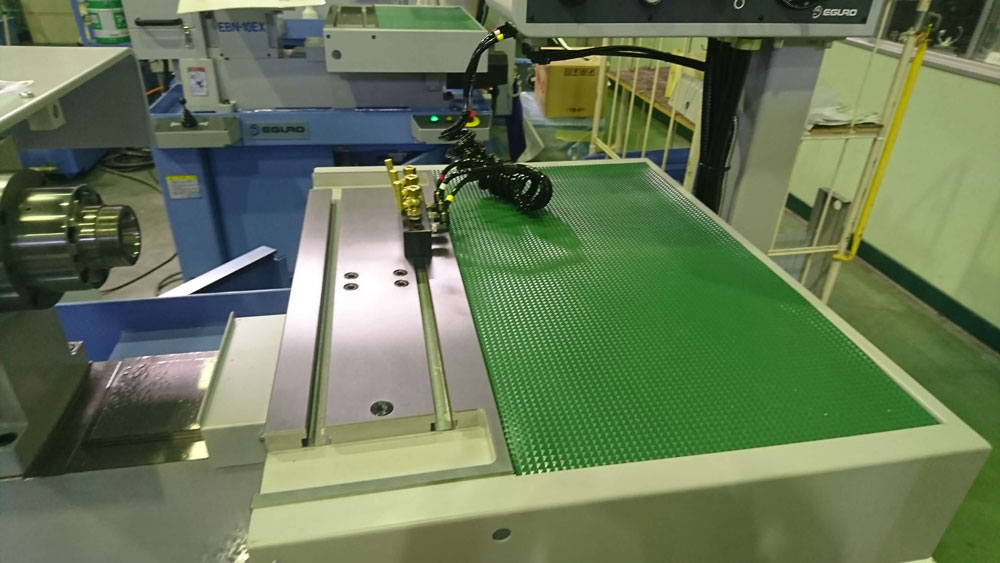

| 形式 | くし刃形固定式 | ||
| 電動機 | 主軸用 | 1.5インバータ | KW |
| 刃物台用X軸 | FANUC β is 2/4,000-B 0.5 | ||
| 刃物台用Z軸 | FANUC β is 2/4,000-B 0.5 | ||
| 本体情報 | 電源電力 | 6.0 (3.4KW) | KVA |
| 床面から主軸中心までの高さ | 1,050 | mm | |
| 機械高さ | 1,610 | mm | |
| 所要床面の大きさ（幅×奥行） | 1,380×875 | mm | |
| 機械重量 | 625 | Kg | |
2軸CNC旋盤
エグロの2軸CNC旋盤はシンプルな構造でコンパクト設計。
髪を整える櫛のように、刃物台上に刃具を並べる"くし刃形刃物台"で、高精度かつ安定した加工精度を提供するNC旋盤です。
| 機種名 | 回転数（min-1） | ストローク X軸/Z軸（mm） | 機械サイズ（mm） 幅×奥行×高さ | 質量（kg） |
|---|---|---|---|---|
| 6,000 | 270/270 | 1,700×1,530×1,500 | 2,100 | |
| EX : 4,500 EXP : 8,000 | 230/200 | 1,140×1,100×1,460 | 680 | |
| 6,000 | 260/250 | EL : 1,560×1,385×1,645 EX : 1,585×1,360×1,580 | 1,200 | |
| 6,000 | 420/390 | 1,800×1,645×1,535 | 2,100 |
