NUCLET-10(EL/EX)
2軸CNC旋盤

NUCLET-10(EL/EX)

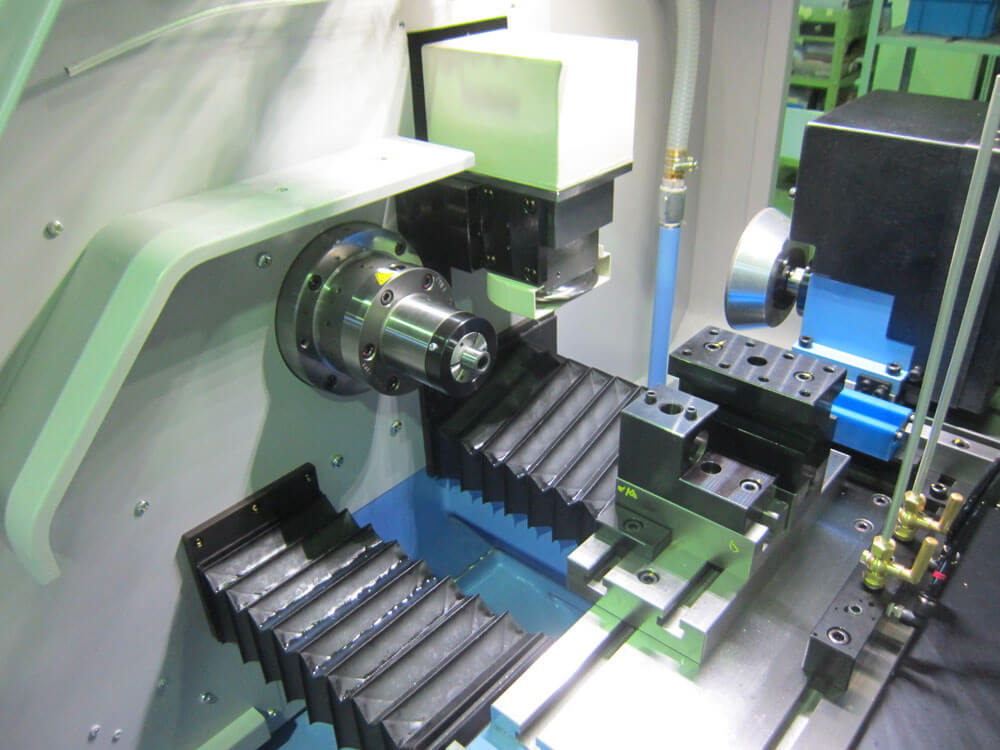

  • NUCLET-10(EL/EX)の参考画像0

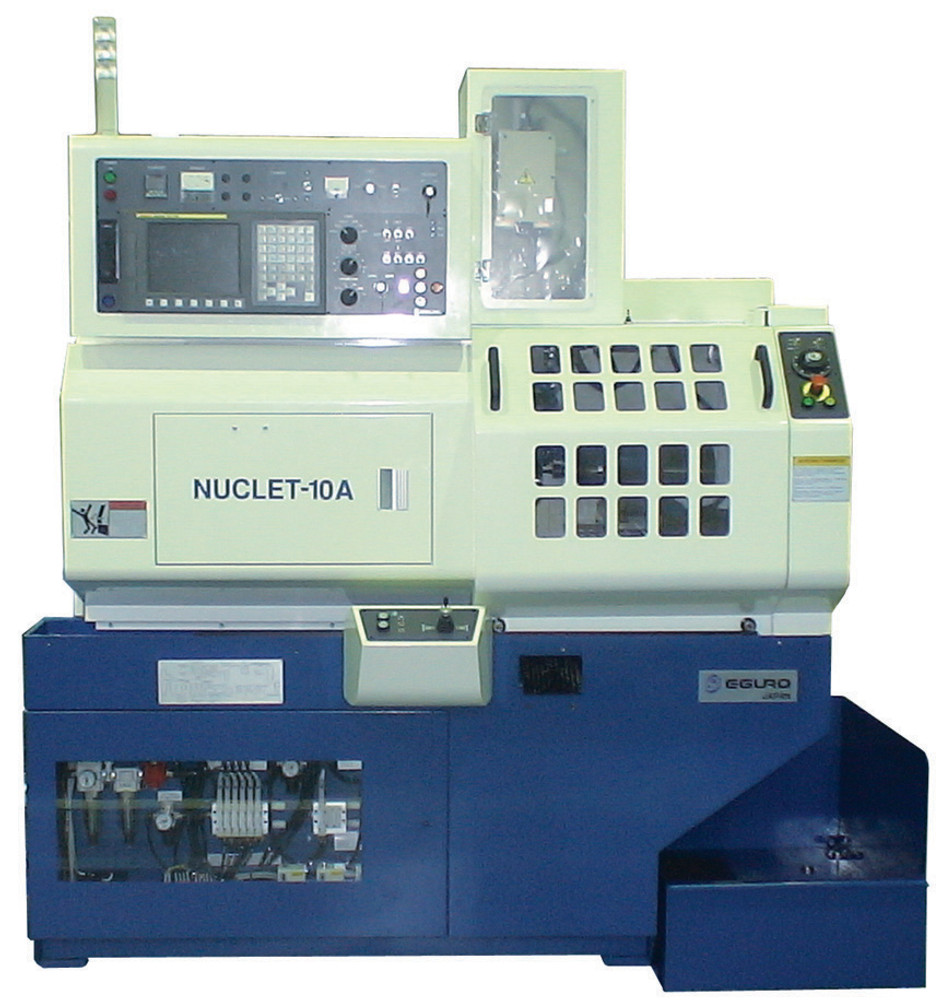

  • NUCLET-10(EL/EX)の参考画像1

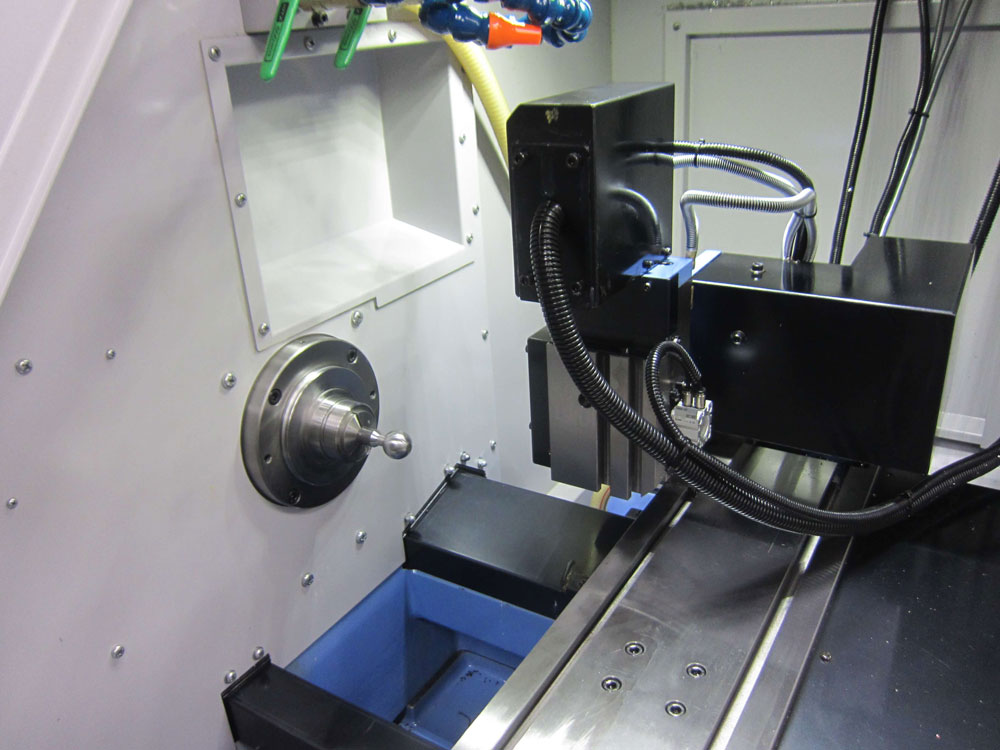

  • NUCLET-10(EL/EX)の参考画像2

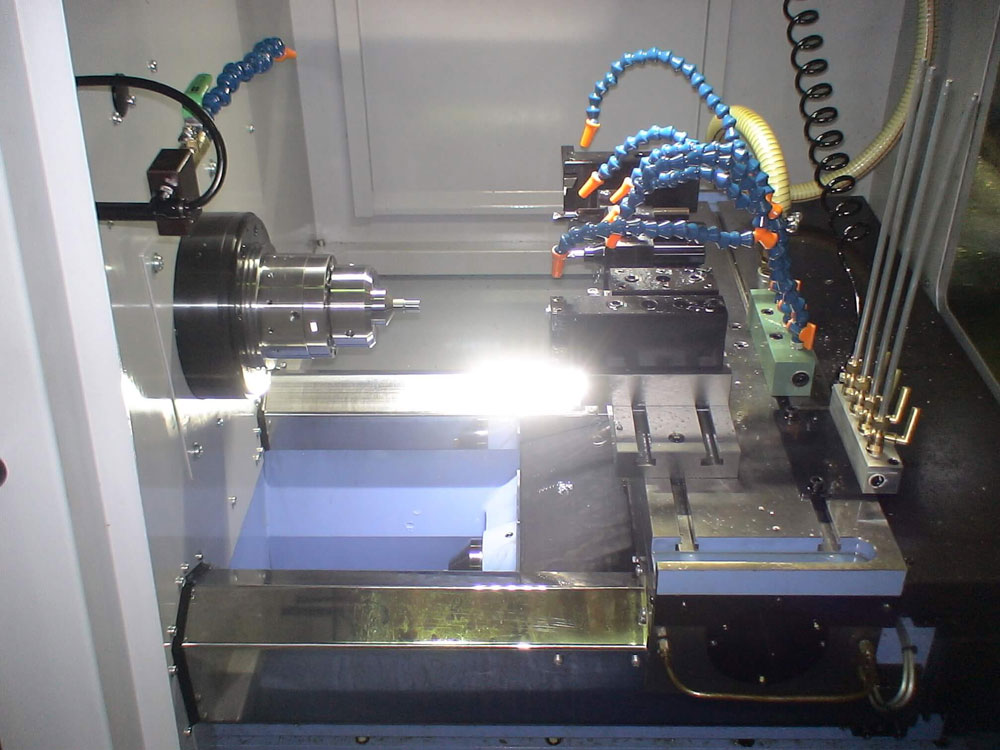

  • NUCLET-10(EL/EX)の参考画像3

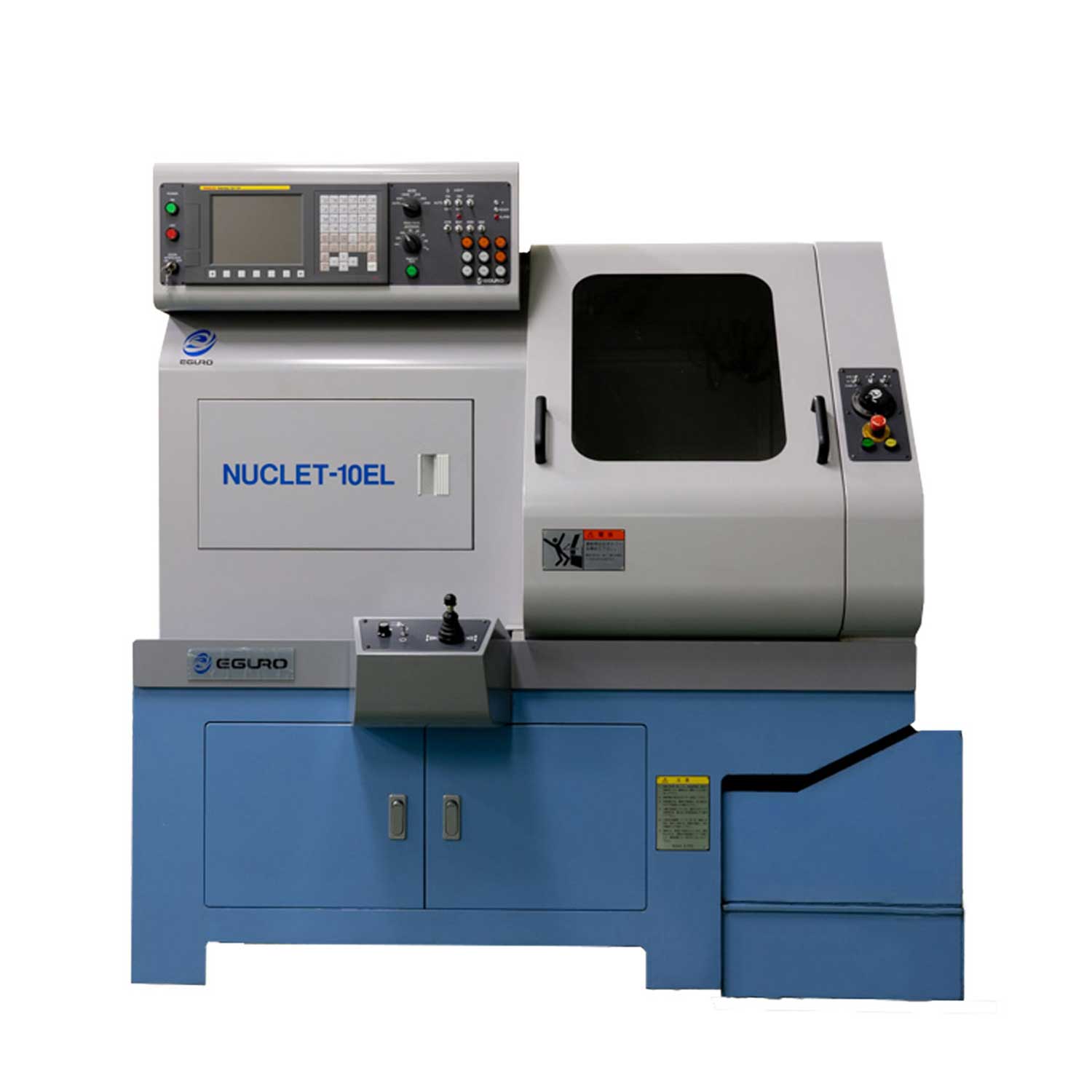

  • NUCLET-10(EL/EX)の参考画像4

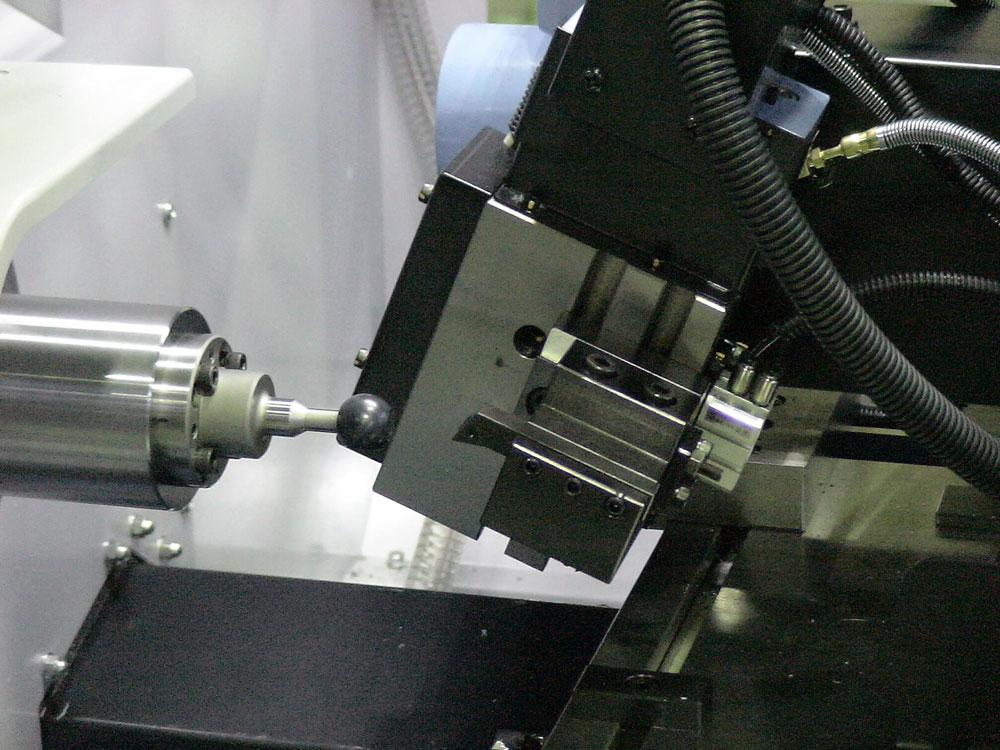

  • NUCLET-10(EL/EX)の参考画像5

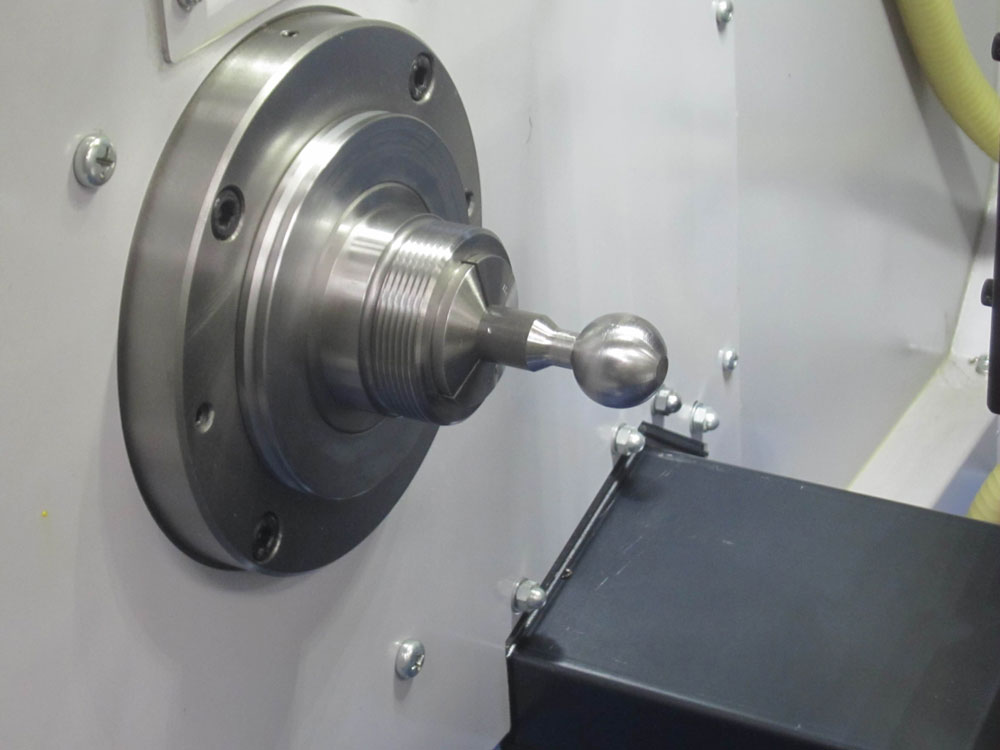

  • NUCLET-10(EL/EX)の参考画像6

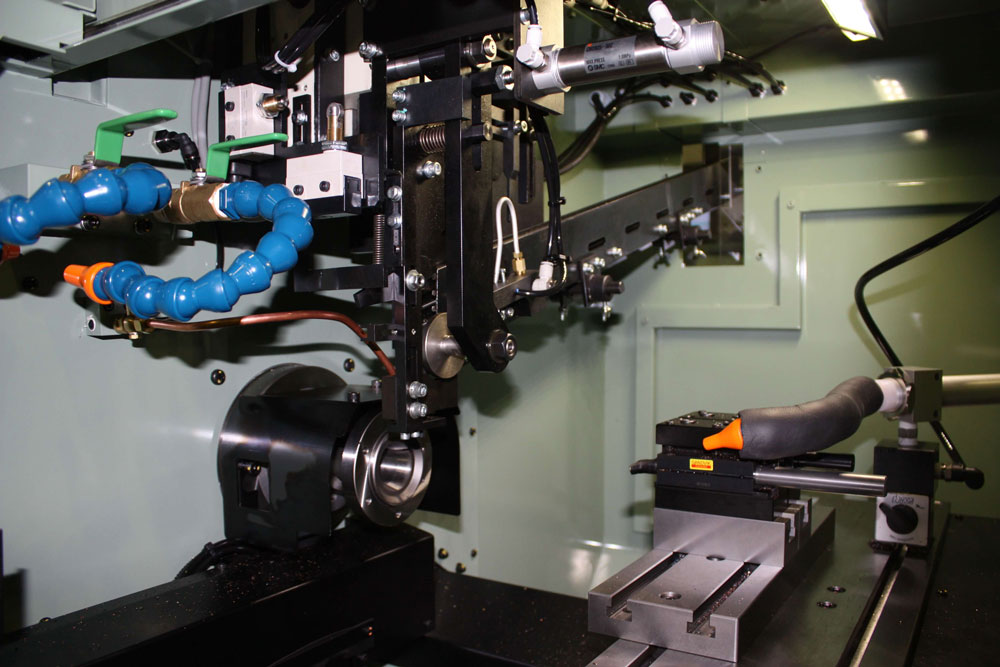

  • NUCLET-10(EL/EX)の参考画像7
  • NUCLET-10(EL/EX)の参考画像8

自由度の高いくし刃形CNC旋盤

安定した位置決め精度

X軸には分解能0.05㎛の光学スケールを搭載したクローズドループ仕様

コールドスタートからでも㎛(マイクロメートル)の安定した加工精度

豊富なオプション

ストロークサイズ・主軸回転数等が選べるオプションが充実

加工用途に合わせた専用オプションも豊富

優れた操作性

長年にわたり操作盤等の配置を統一した設計

項目 NUCLET-10EL NUCLET-10EX 単位
能力 ベット上の振り 350 mm
横送り台上の振り 200 mm
加工最大範囲 Max.φ80×60 mm
コレット 形式・番号 EDA-10
口径 25.5 mm
胴径 32 mm
主軸 回転数変換数 無段S4桁 直接指令
回転速度 Max. 6,000 min-1
切削台 移動量X軸 260 mm
移動量Z軸 250 mm
早送り速度X軸 15 m/min
早送り速度Z軸 15 m/min
制御方式 1umクローズドループ(X軸)
ジョグ送り速度 0~1,260 mm/min
工具本数 ワーク形状による
駆動方式 ベルト駆動
主軸用電動機 出力 ail 2/10,000 AC2.2 KW
本体情報 電源電力 9.7(7.3kW) KVA
床面から主軸中心までの高さ 1,020 mm
機械高さ 1,580 mm
所要床面の大きさ(幅×奥行) 1,580×1,420 1,580 × 1,360 mm
機械重量 1,200 Kg
制御装置 FANUC System Oi-TF

2軸CNC旋盤

くし刃・高精度にこだわるエグロのベストセラー機。 人間工学に基づいた曲線的なフォルムは作業者に圧迫感をあたえません。 2001年グッドデザイン賞受賞。

機種名回転数(min-1ストローク
X軸/Z軸(mm)
機械サイズ(mm)
幅×奥行×高さ
質量(kg)
4,000200/1501,140×775×1,600625
5,000420/3901,800×1,645×1,5352,100
EX : 4,000
EXP : 8,000
230/2001,000×1,100×1,450680
