BULLET-8短サイクル/簡易ローダ 自動NC旋盤
products
BULLET-8
高速/安価な自動化のご提案

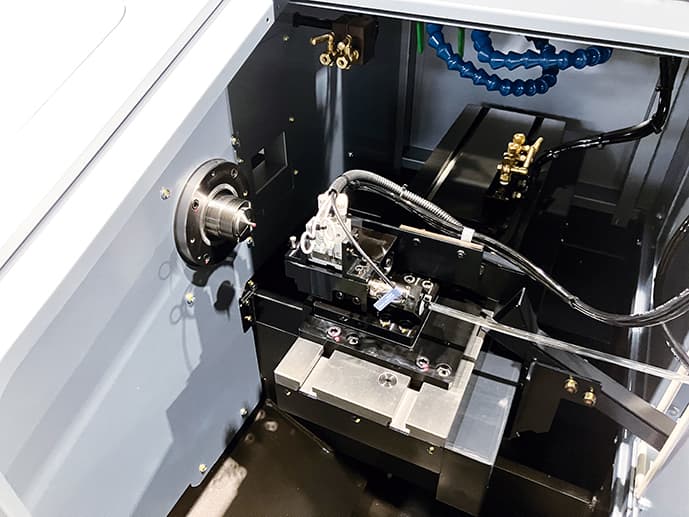

高速ローダーシステムをRebuild
素材をパーツフィーダからチューブを通じて機内へダイレクト搬送。
素材を“弾(BULLET/バレット)”に見立てた、新たな自働化ソリューションのご提案です。
| 機種名 | BULLET-8 | 単位 | |
| 能力 | 加工最大範囲 | φ50×50 | mm |
| チャックサイズ | コレットチャック | EDA-8 | |
| パワーチャック | 4インチ | ||
| 主軸 | 回転数変換数 | 4,500 | min-1 |
| 出力 | ACスピンドルモータ 2.2/1.5 | kW | |
| 制御装置 | FANUC System | ||
| 刃物台 | 刃物台形式 | くし刃型 | |
| 標準工具サイズ | □12 φ20 | mm | |
| 移動量 X | 230 | mm | |
| 移動量 Z | 200 | mm | |
| 早送り X | 15 | m/min | |
| 早送り Z | 15 | m/min | |
| 本体情報 | 機械高さ | 1,740 | mm |
| 床面から主軸中心までの高さ | 970 | mm | |
| 所要床面の大きさ（幅×奥行） | 1,780×1,460 | mm | |
| 電源電力 | 6.2 | kVA | |
| 機械重量 | 680 | kg | |
短サイクル/簡易ローダ 自動NC旋盤
エグロではロボットによる自動化だけでなく、お客様の要望に合わせた自動化仕様に対応します。
ローダレスローダ(LL) でスライド上に供/回収装置を並べたNUCBOY-8LL。
単能盤の機能をブラッシュアップしたBULLET/EBN-10EX+Rebuildローダなど、より使いやすさを追求したシンプルな自動化が可能です。
| 機種名 | 回転数（min-1） | ストローク X軸/Z軸（mm） | 機械サイズ（mm） 幅×奥行×高さ | 質量（kg） |
|---|---|---|---|---|
| 4,500 | 230/200 | 1,610×1,680×1,820 | 680 | |
| 4,000 | 200/150 | 1,730×1,290×2,030 | 1,000 |
