SBS-400F両端加工機
products

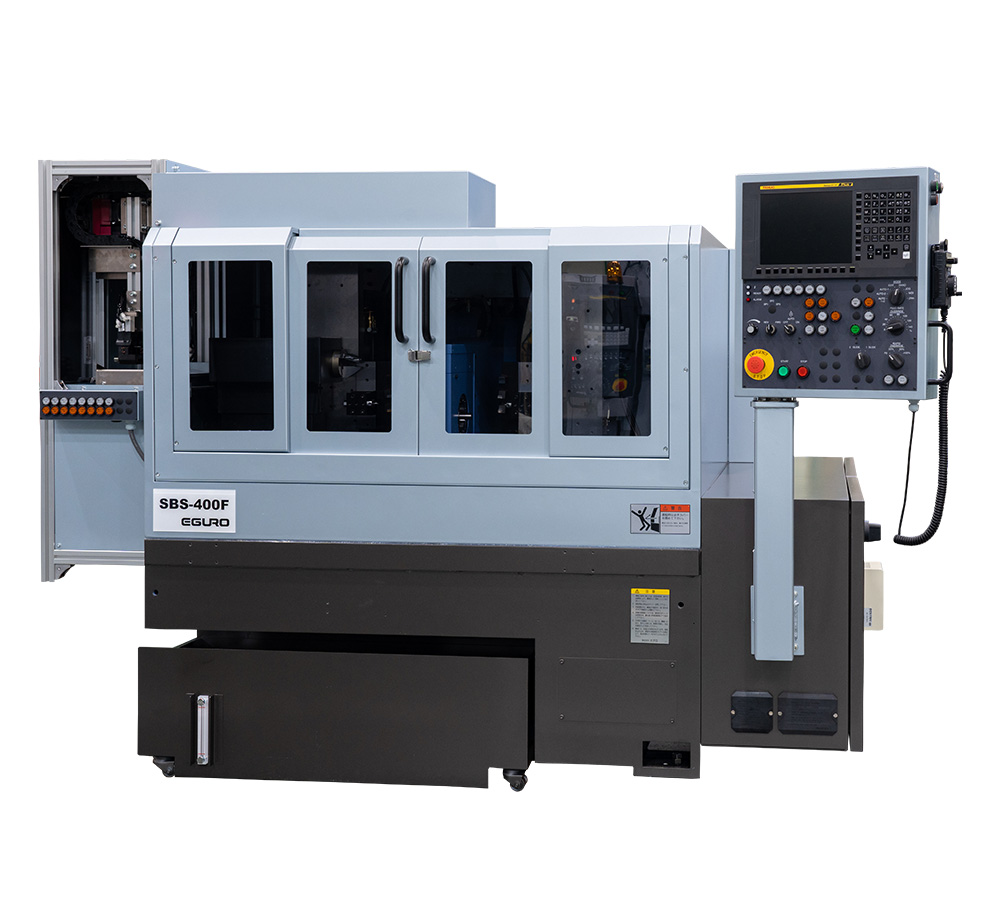

SBS-400F
ワークドライブの短尺両端加工機
両端加工同時加工
左右独立した3軸制御の刃物台による加工
ブランク中心をつかむワークドライブで同軸度、振れ精度安定加工
高生産性を実現
3軸刃物台仕様の為、オプション搭載で複合加工も可能

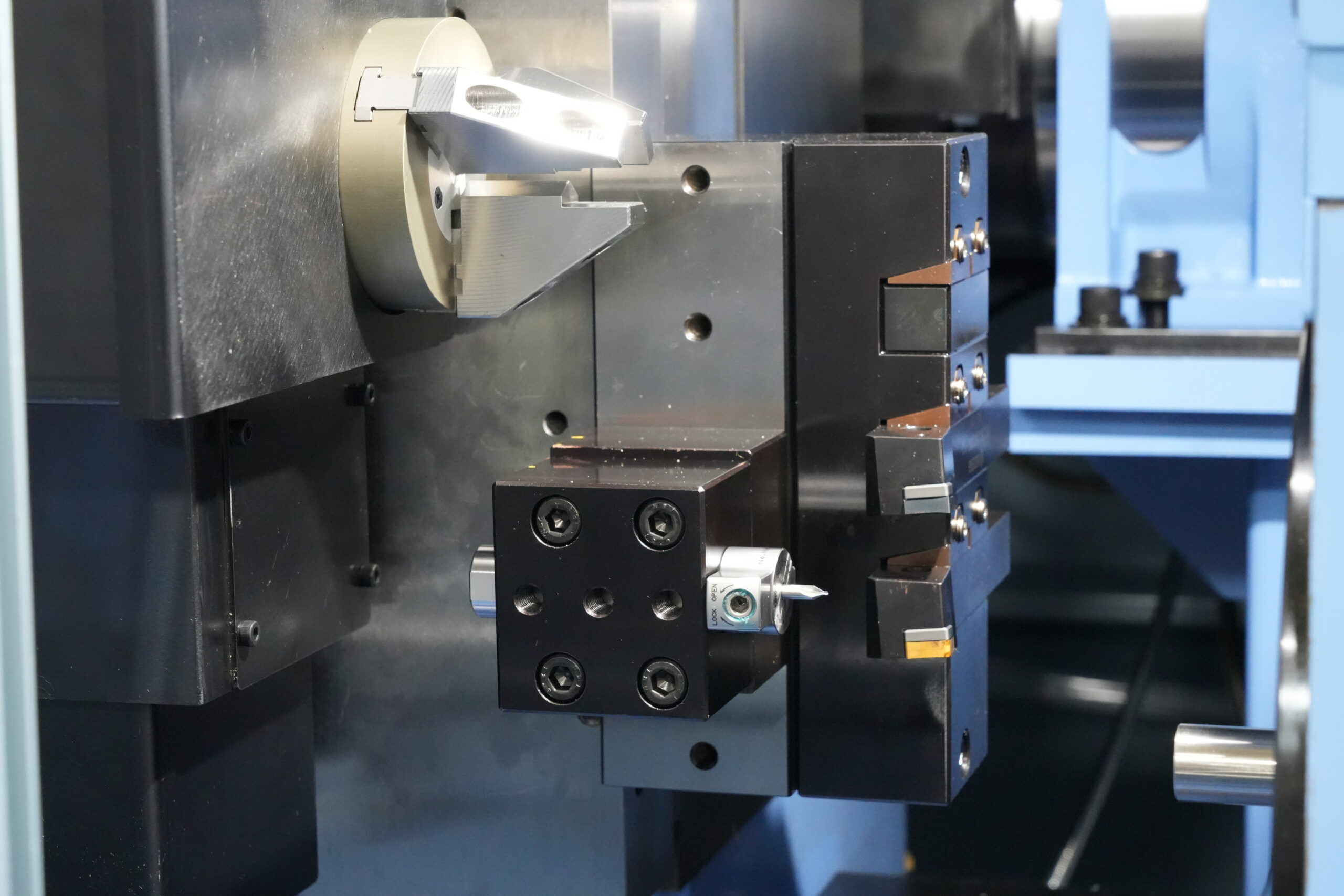

くし刃式刃物台・ターレット式刃物台とワークによって選択
特色のある専用機
両端加工のノウハウが詰まったコンパクト専用機

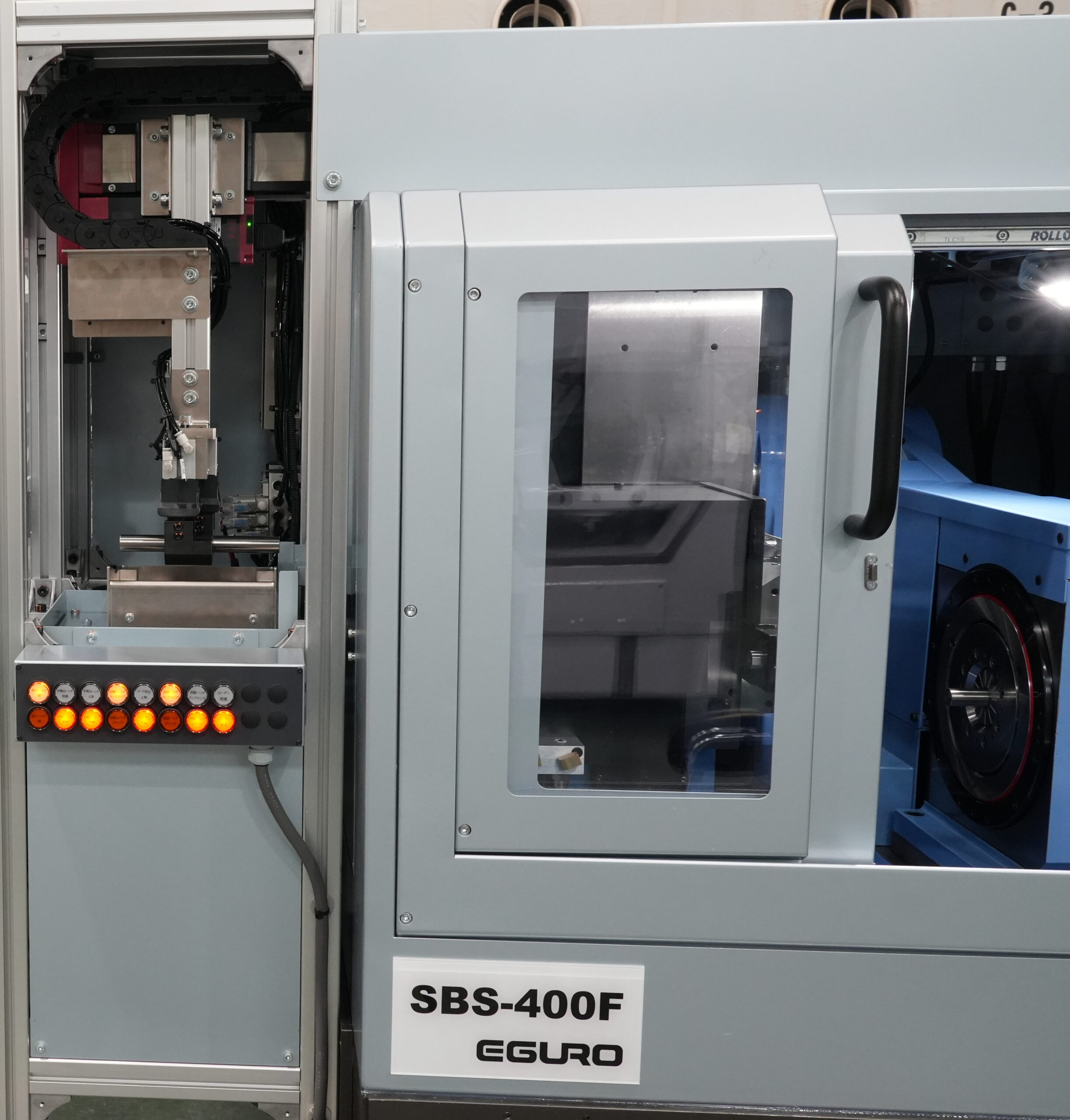

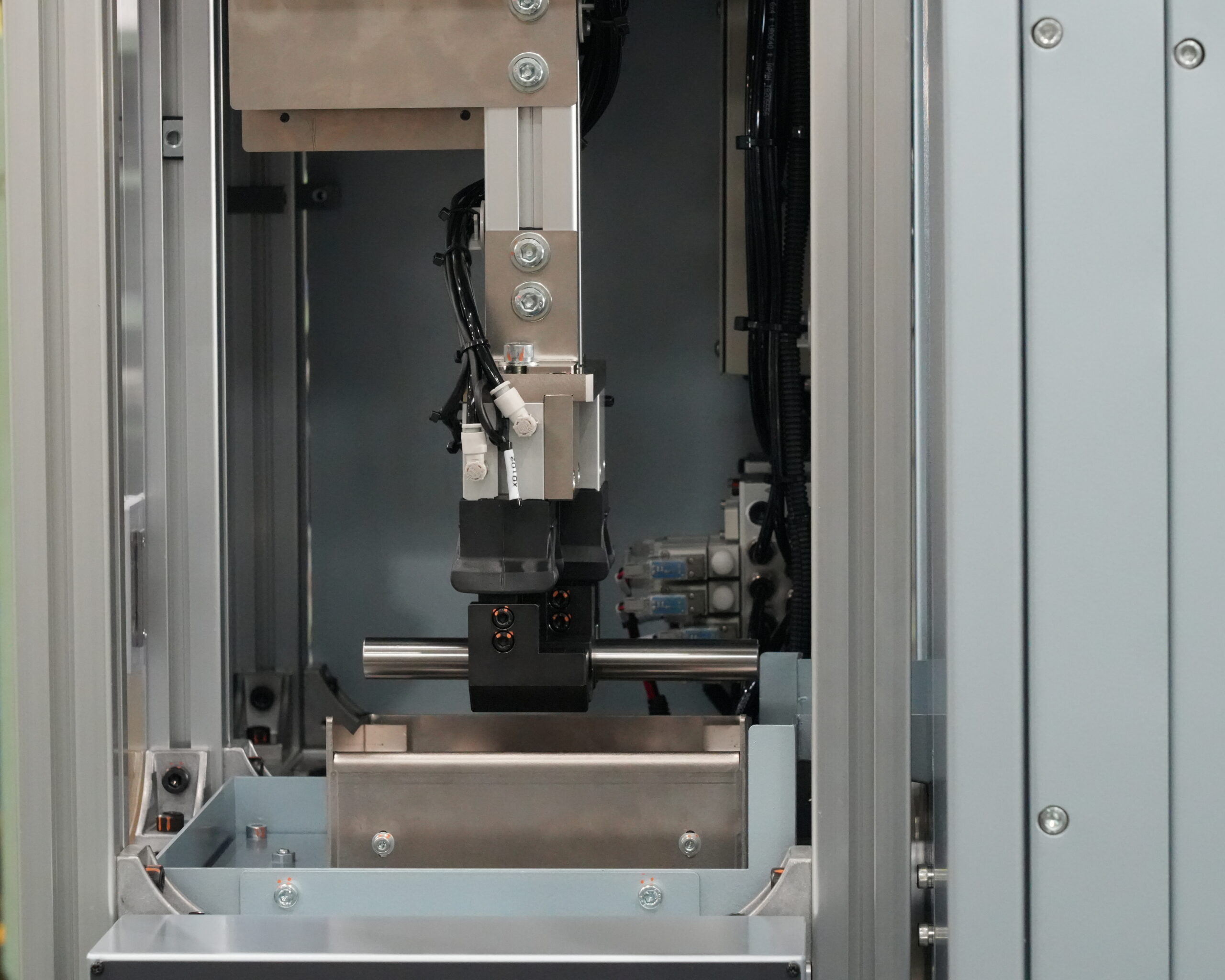

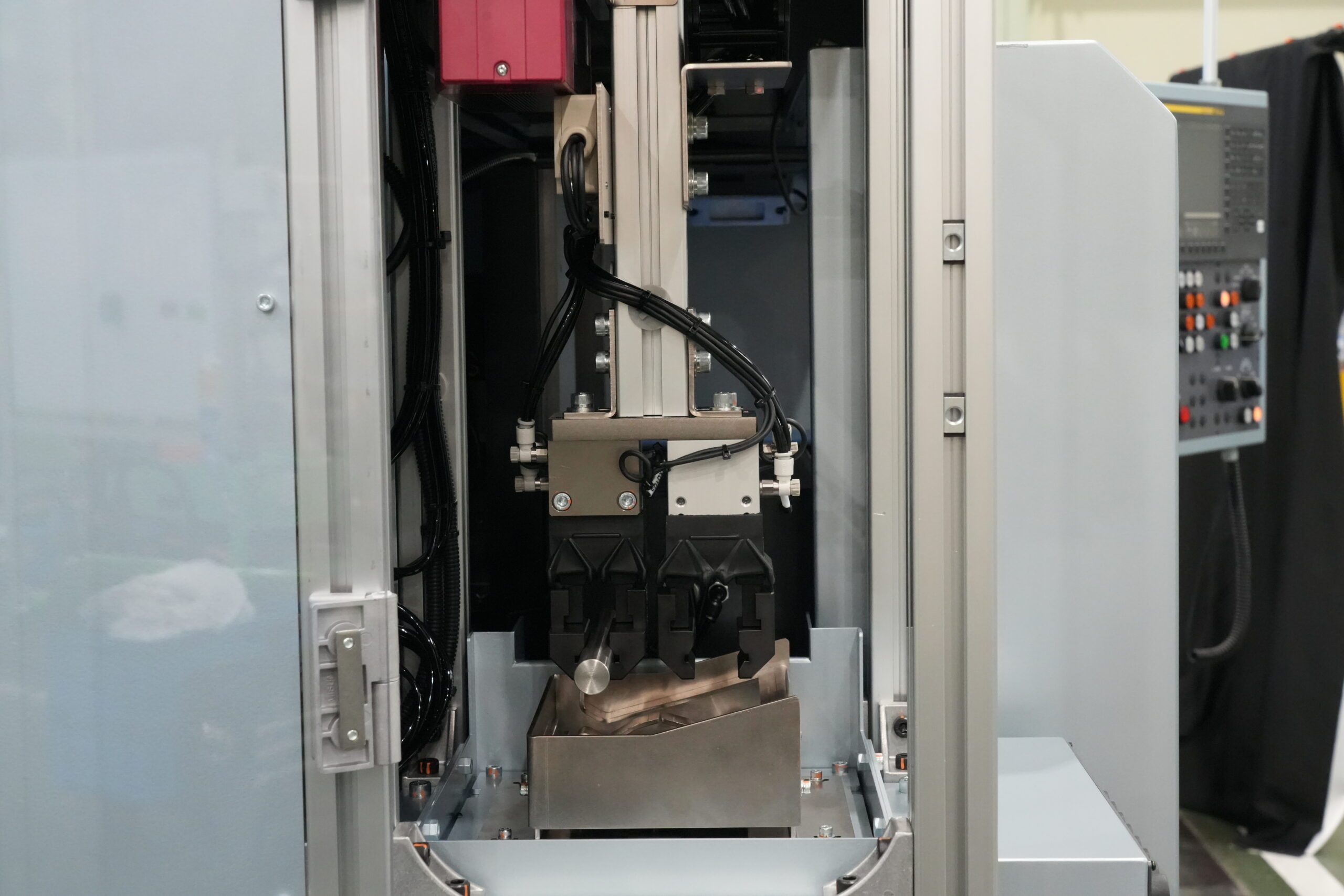

様々なワークの供給・回収方法をご提案
| 機種名 | SBS-400F | 単位 | ||
|---|---|---|---|---|
| 能力 | 加工範囲（最大径） | φ30 | mm | |
| 加工範囲（最小径） | φ8 | mm | ||
| 加工範囲（最大長さ） | 210 | mm | ||
| 加工範囲（最小長さ） | 130 | mm | ||
| 主軸 | 回転速度 | 4,000 | min-1 | |
| 出力 | AC2.2 | KW | ||
| 刃物台 | 刃物台形式 | くし刃型 | ||
| 標準工具サイズ | □12 | mm | ||
| 移動量X軸 | 80 | mm | ||
| 移動量Y軸 | 150 | mm | ||
| 移動量Z軸 | 150 | mm | ||
| 早送り速度X軸 | 8 | m/min | ||
| 早送り速度Y軸 | 10 | m/min | ||
| 早送り速度Z軸 | 15 | m/min | ||
| 本体情報 | 機械高さ | 1,500 | mm | |
| 床面から主軸中心までの高さ | 915 | mm | ||
| 所要床面の大きさ（幅×奥行） | 2,060ｘ1,660 | mm | ||
| 電源電力 | 10 | KVA | ||
| 機械重量 | 1,250 | kg | ||
| 制御装置 | FANUC System | |||
両端加工機
エグロの両端加工機は、シャフト形状の素材をワークドライブにより左右同時加工し、高速･高精度に加工する専用機です。
ワンチャッキングにて両端加工する事で、片側づつ加工する従来の加工工法に比べ、サイクルタイムが約半分になるだけでなく、ワークの掴み替えが無いことで両端同時加工する為左右の加工精度が安定。回転工具を付属すれば両端の複合加工も行えます。
ラインナップは短尺材対応のSBSシリーズから長尺材対応のBSシリーズまで取り揃えています。
| 機種名 | 回転数（min-1） | ストローク X軸/Y軸/Z軸（mm） | 機械サイズ（mm） 幅×奥行×高さ | 質量（kg） |
|---|---|---|---|---|
| BSF-A4 : 8,000 BSF-A3 : 3,800 | BSF-A4：80/150/150 BSF-A3 : 80/150/175 | 1,850/1,240/1,950 | 1,250 | |
| 4,000 | 150/-/150 | 2,255/1,500/2,030 | 1,800 | |
| BSZ-1000：3,000 BSZ-380S：4,000 BSZ-500S/600S：4,500 | 260/-/200 | 2,730/1,500/1,900 | 2,000 |
