GL-120卓上/汎用旋盤
products

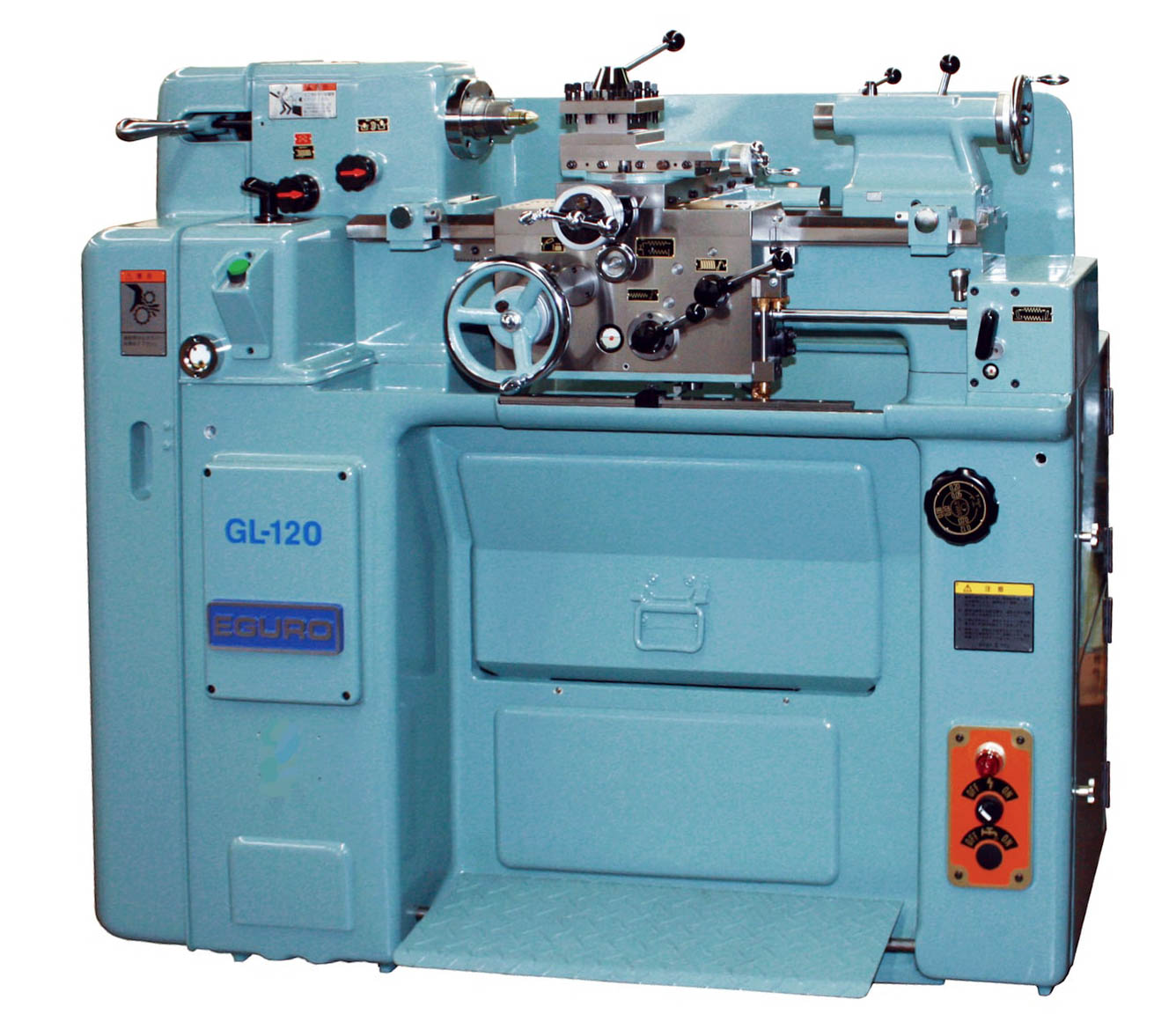

GL-120
GL-120は、1960年の販売開始から現在まで65年余り、製造現場においてご活用頂き、2006年には歴史的価値のある工作機械を顕彰する会より、第8回歴史的価値のある工作機械の顕彰において ロングライフ･ベストセラー賞を受賞する弊社を代表する名機となりました。
昨今の材料価格の高騰や、構成する様々な部品の確保が難しくなってきた事も相まって、最後の10台の生産を持って歴史に幕を下ろす運びとなりました。
販売終了時期
2025年7月1日よりご注文分。残り10台まで。
※販売終了時期については10台ご注文頂いた時点で終了とさせて頂きます。
修理/構成部品
販売終了後も修理や部品販売については対応致します。
この製品に関する資料請求やお問い合わせはこちらからご連絡ください。
| 項目 | GL-120 | 単位 | ||
|---|---|---|---|---|
| 加工範囲 | ベッド上の振り | 240 | mm | |
| 往復台上の振り | 140 | |||
| センタ間の距離 | 390 | |||
| コレット | 形式・番号 | EDA-8コレットタイプ | ||
| 口径 | 丸 | 20 | mm | |
| 四角 | 13 | |||
| 六角 | 16 | |||
| 胴径 | 25 | |||
| 主軸 | 貫通穴径 | 22 | mm | |
| 回転数変換数 | 10 | 段 | ||
| 回転速度 | H | 360／1,100／1,600／2,000／2,600 | min-1 | |
| L | 180／550／800／1,000／1,300 | |||
| 往復台 | 送り変換数 | 6 | 段 | |
| 送り（横送りは1/2） | 0.02／0.03／0.05／0.08／0.12／0.20 | mm/rev | ||
| ねじ切り | ピッチの範囲 | 0.2〜5.0,40〜7 | mm,山／吋 | |
| 親ねじのピッチ | 6 | mm | ||
| 心押台 | 心押軸の直径 | 36 | mm | |
| 心押軸のテーパ穴 | M.T.No.2 | |||
| 心押軸の移動量 | 130 | mm | ||
| ベッド | 長さ | 1,000 | mm | |
| 幅 | 230 | mm | ||
| 主電動機 | 200V-2.2／1.1-4／8P | KW | ||
| 本体の高さ | 1,150 | mm | ||
| 所要床面の大きさ | 1,310(幅)×670(奥行き) | mm | ||
| 機械質量 | 850 | kg | ||
卓上旋盤
EBシリーズは、高精度加工と使いやすさを追求した唯一国産の卓上旋盤 (ベンチレース) です。
旋盤の基本的な構造のため熟練作業者から初心者まで幅広いお客様に活用頂け、治具作成やちょっとした修正でNC旋盤でプログラムを作成するまでもない加工に対し、高い生産効率を発揮します。
| 機種名 | 回転数（min-1） | 機械サイズ（mm） 幅×奥行×高さ | 質量（kg） |
|---|---|---|---|
| EB-6：Max3600 EB-8.10：Max4000 | EB-6：850×452×1,000 EB-8.10：1,100×600×1,100 | EB-6：150 EB-8.10：260 |
